在1028 b Istukkaventtiili

Istukkaventtiili, runko GGG40.3, laipoin PN25。Suojapalje estää väliaineen pääsyn kosketuksiin poksitiisteen kanssa。Huoltovapaa rakenne。你好，我是卡拉拉，你好，我是卡拉拉。Nousematon卡拉。Sulkuventtiiliksi höyrylle, lauhteelle, kuumalle öljylle sekä ympäristölle vaarallisille väliaineille。

Nimelliskoot	DN 15 - 100
PN	25
Lampotila-alue	-10ºc - 300ºc
Materiaali	GGG40.3

Tuotetiedot

Kayttokohteet

Sulkuventtiilina

——hoyrylle
——lauhteelle
——vedelle
——lammonsiirtooljylle

Laadunvarmistus

CE-merkinta
Direktiivin 97/23/CE mukaisesti kategoria III, nesteryhmät 1 ja 2。
材料EN 10204 - 2.2 tarvittaessa。

Osaluettelo

1	Runko	Pallografiittivalurauta EN-GJS400-18-LT
2	Kansi	Pallografiittivalurauta EN-GJS400-18-LT
3.	Istukka	1.4006 Ruostumaton畸胎
4	Lautanen	1.4021 Ruostumaton畸胎
5	Palje	1.4571 Haponkestava畸胎

Mitat ja painot

DN	15	20.	25	32	40	50	65	80	One hundred.
一个	130	150	160	180	200	230	290	310	350
B	178	178	193	201	224	228	270	295	321
C	125	125	125	125	150	150	175	200	250
非我意	3、2	3，9	6、3	6、5	9日0	11日0	15日8	20日,5	35
米特毫米，油漆公斤。

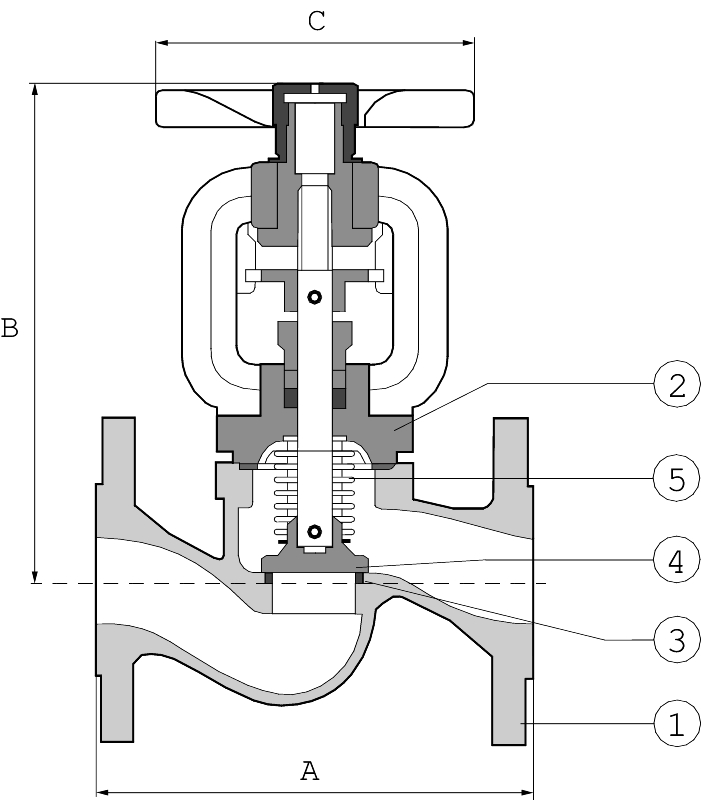

Toiminta ja rakenne

Suojapalje (5) estää väliaineen kosketuksen karaan ja sen tiivisteisiin poistaen näin mahdollisuuden venttiilin karan poksivuotoihin。

——Huoltovapaa
——Ulkopuolinen karakierre
——Asennonosoitin kiinni / auki
——Nousematon kasipyora

Tekniset tiedot

DIN EN 1092 maksimiarvojen mukaisesti:

潘恩ja lampotila

Kayttopaine max。酒吧	Kayttolampotila max。°C
25	-10年
25	120
24日,3	150
23	200
21日8	250
20.	300
17日,5

Painehavio

Painehäviön laskemesksi käytetään seuraavia arvoja:

Kvs-arvo

DN	15	20.	25	32	40	50	65	80	One hundred.
K_vs	5、9	7、4	13	18	30.	41	79	119	181

Lisavarusteet ja vaihtoehdot

Suuremmat nimelliskoot pyydettaessa。PN16

Asennus

Asennusasento vapaa。

Poikkeus: ei käsipyörä alaspäin。

Verkosto huuhdeltava ennen käyttöönottoa。

Huolto ja varaosat

Venttiili在käytännössä huoltovapaa上。

Merkinnat

Valmistaja, DN, PN, materiaali sekä virtaussuuntaa osoittava nuoli。

Tilauskoodi

b50 Esimerkki: 1028
在1028 b	50
AT-numero	DN

Lataus

Esite(PDF-Tiedosto, 649 kB)
