电动执行机构用于开启/关闭或控制球阀，蝶阀或需要90°旋转的地方。
| 转矩 | 15 Nm到70 Nm |
|---|---|
| 驱动 | 电气85-260 V 50-60Hz和24VDC |
| 适合阀门: | at 3502, at 3507, at 353s, at 3534, at 3542, at 3547, at 3582, at 3585, at 3590, at 2282, at 2310-2319, at 2270b |
| 货号 | 性能 | 控制信号/沟通 | 转矩(Nm) | 电力供应 | 操作时间(年代) | 量 |
|---|---|---|---|---|---|---|
| 在3940 - 1 | 电动开/关 | 开/关 | 15 | 230 v, 24 vdc | 13 | |
| 在3940 - 1 - pos | 电气定位 | 4-20mA | 15 | 230 v, 24 vdc | 13 | |
| 在3940 - 3 | 电动开/关 | 开/关 | 30. | 230 v, 24 vdc | 15 | |
| 在3940 - 3 - pos | 电气定位 | 4-20mA | 30. | 230 v, 24 vdc | 15 | |
| 在3940 - 7 | 电动开/关 | 开/关 | 70 | 230 v, 24 vdc | 15 | |
| 3940 - 7 - pos | 电气定位 | 4-20mA | 70 | 230 v, 24 vdc | 15 |
适用于球阀、蝶阀或需要90°旋转的地方的开启或关闭执行机构。扭矩15,30或70牛米。
电动阀门执行器，二位，无弹簧复位

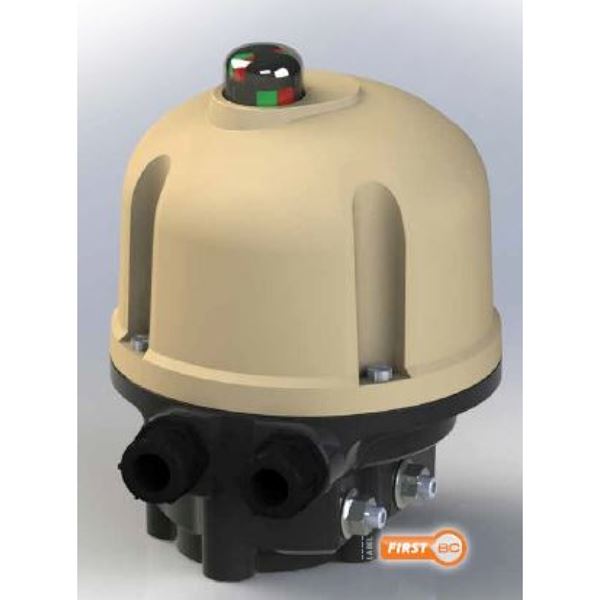

执行机构伯纳德电气在3940 90°。操纵球，蝶式或需要90°旋转的地方。
ce标志
EC指令2004/108/EC, 2006/95/EC，满足EN 61000-6-4, EN 61000-6-2, EN 60034-1和EN 60529。
IP 68级。
| 细节 | 材料 | 表面处理 | |
|---|---|---|---|
| 1 | 身体 | 铝 | |
| 2 | 应对 | 铝 | 环氧涂层RAL 1014, C3 acc。ISO 12944 |
| 3. | 驱动轴 | 坚固的钢 | 未经处理的 |
| 致动器/无花果。没有 | 标准驱动轴 | 一个 | B | C | 重量 |
|---|---|---|---|---|---|
| 3940 - 1 | 14 x14, 11 x11, 9 x9 | 150 | 145 | 175 | 2，5 |
| 3940 - 3 | 14 x14, 11 x11, 9 x9 | 150 | 145 | 175 | 2，5 |
| 3940 - 7 | 22x22, 17x17, 14x14, 11x11 | 150 | 145 | 175 | 3、5 |
| 尺寸(mm)，重量(kg)。 |
标准版
可逆执行机构在四种尺寸，0-90°旋转，可通过凸轮，机械端停止和/或扭矩开关的组合调节。
执行器是一个紧凑的组合电机与热过载保护和自锁，永久润滑蜗轮。标准配置手动应急操作和位置指示器。
执行器安装尺寸与配件相关，符合ISO 5211标准。
设计寿命为开/关2万次，或为调制(定位)启动30万次。根据EN 15714-2 A级和B级测试
| 标准的性能 | ||||
| 电动机的责任 | S4-30% ED. 120启动器/h最大 | |||
| 附件 | IP68 | |||
| 温度 | -20°C + 60°C | |||
| 抗冷凝加热器 | 是的 | |||
| 过载保护 | 恒温器 | |||
永久润滑装置 |
齿轮 | |||
| 电缆条目 | 2 st.M20x1、5 | |||
| 结束位置开关 | 250vac-5a， / 48vdc-2, 5a | |||
| 转矩 | 没有 | |||
致动器3940 |
转矩纳米 | 操作时间(年代) | ISO-Connection | 驱动轴 | 230 VAC 50 Hz | 24伏直流电 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 停止 | ISO5211 |
广场毫米 | 停止 | 千瓦 | 开始(一个) | 停止(A) | 千瓦 | 开始(一个) | 停止(A) | 千瓦 | |||
| 1 | 15 | 45 | 13 | F03/04/05 | 14日,11日,9 | 0, 4 | 0, 02年 | 0,8 | 0, 3 | 0, 02年 | 2，5 | 0, 4 | 0, 02年 |
| 3. | 30. | 60 | 15 | F03/04/05 | 14日,11日,9 | 0, 6 | 0, 03 | 0,8 | 0, 3 | 0, 02年 | 2，5 | 0, 4 | 0, 02年 |
| 7 | 70 | One hundred. | 15 | F05/07 | 22 17 14 11 | 1，2 | 0, 06年 | 1 | 0, 4 | 0, 02年 | 6 | 03年5 | 0, 02年 |
| 以上执行 | 3940 - 1 | 3940 - 3 | 3940 - 7 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀式 | Dp,酒吧 | ||||||||||||||
| 球阀三件套 | 25 | DN | 汽车销售 | 32-40 | 50 | ||||||||||
| at3502 - 3552 | |||||||||||||||
| 球阀 | 25 | DN | 15 - 25 | 32-40 | 50 - 80 | ||||||||||
| AT3533S / 3534年代 | |||||||||||||||
| 球阀法兰 | 16 | DN | 15 - 20 | 批准 | 50 - 65 | ||||||||||
| at3582 - 3585 | |||||||||||||||
| 蝶阀 | 16 | DN | 50 - 150 | ||||||||||||
| at2310 - 2319 | |||||||||||||||
AT3940有三种不同的型号
1.机电式断路器开关。
2.开/关反馈信号4-20 mA。
3.控制信号4-20 mA进出调节。
在执行机构的所有工作过程中，必须断开电源。
-执行机构必须按接线图连接，请参阅手册。
-每个执行机构必须由单独的开关或继电器触点供电，最小16A，以防止执行机构之间的交叉馈电。
—应避免电机向下安装。
-用控制单元的手轮将阀门旋转到中心位置。请参阅设备顶部的指示。
-始终连接加热器。
—检查执行机构是否将阀门转向所需要的方向。
-正确的限位开关(开启或关闭)应断开电机电流。
—电缆入口应至少符合设备的最低保护级别。
启动、储存和维护请参见手册。
产品编号，制造商，序列号，电压和电流。
接线图由电机在交货时放置。
| 例子:3900 - 4 - 3 - a3a | |||||
| AT3940 | 1、3、7 * | 3 * * | 一个* * * | pos或PT * * | * * * * * |
| Fig.没有。 | 大小 | 操作时间 | 连接 | 选项 | 选项 |
| 示例:3940-7-POS(调节，70 Nm，控制信号4-20mA) | |||||
| * 1,3或7取决于所需扭矩15,30或70 Nm | |||||
| * * Options (POS = position 4-20mA, PT = Feedback signal 4-20mA) | |||||
