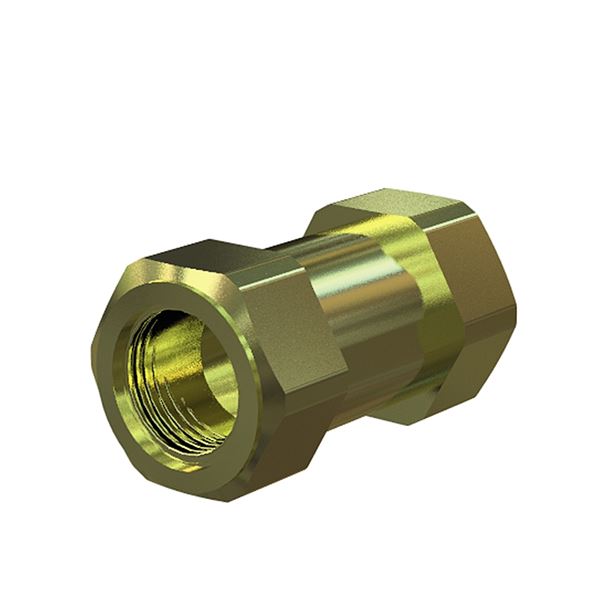

在1159年

在1159时的回流预防

根据SS-EN 1717，用于流体类别1-2的可控止回阀型EA。

维度范围 G 3/8 - G 2
PN. 10.
温度范围 0ºC到95ºC.
材料 黄铜

产品信息

主要的事实

维度范围 PN. 温度范围 材料

G 3/8 - G 2

 10. 0ºC至95ºC 黄铜
DN 8 - DN 50 10. 0ºC至95ºC 黄铜

范围

从虹吸式回流和压力过载回流内部和外部保护饮用水系统。流体类别1-2的预防覆盖。反向防盗是根据SS-EN 1717的EA类型的。

程序文本

PSG.262带止回阀的回流保护
止回阀，可控，由DZR黄铜
在1159 -xx内部线程
在1159 XXK压缩配件
在1159 -XXL焊接连接
1159 XXP按连接
在1159 XXM完整保护模块中包含。带内螺纹的球阀

材料规格

1 住房 DZR黄铜
2 密封环 NBR / SBR.
3. 与指南的地球仪 POM聚合物
4. 春天 不锈钢EN 1.4301

维度和重量

1159，内线
联系 G 3/8 G 1/2 G 3/4 G 1 G 1 1/4 g 1 1/2 G 2
一种 46. 46. 70 74. 84. 101. 113.
B. 28. 28. 46. 46. 54. 59. 70
C 17. 17. 25. 25. 30. 34. 39.
重量 0,14. 0,10. 0,43 0,33 0,5 0,75. 0,95

在1159xxk，夹紧耦合

在1159-XXK，带夹紧耦合
联系 8. 10. 12. 15. 18. 22. 28.
一种 58. 58. 58. 58. 60. 60. 72.
B. 17. 17. 17. 17. 18. 18. 25.
C 61. 63. 60. 62. 74. 78. 92.
重量 0,11. 0,14. 0,12. 0,14. 0,45 0,40 0,55

在1159xxl，焊接耦合

在1159-XXL，带焊接耦合
联系 15. 18. 22. 28. 35. 42. 54.
一种 55. 58. 58. 72. 83. 92. 114.
B. 17. 17. 17. 26. 32. 36. 41.
C 92. 98. 98. 120. 132. 150. 173.
线 M26x1,5. M34x1,5. M34x1,5. M40x2. M50x2. M55x2. M70x2.
重量 0,24 0,39 0,36 0,58 0,9. 1,24 2,10
测量以mm，重量在kg中。

功能和设计

阀门具有弹簧加载的球形，这意味着它可以安装在任何安装位置，并且在流量回来之前闭合。

对于止回阀1159，为了满足SS-EN 1717作为保护模块型EA的需求，必须始终在止回阀之前短暂安装截止阀。

为满足SS-EN1717保护模块的要求，型EA可以始终安装在止回阀之前，必须始终安装止动阀，并且是必要的，以控制保护功能。止回阀是EA型并提供保护，并提供保护和包括保护类别2.阀门上游出口，配有插头。出口用于控制阀功能和紧密性。

配件和选择

需要较大的尺寸，在1161处选择可控止回阀，其在法兰设计中用于DN 50-200。为了使该止回阀满足SS-EN1717保护模块类型EA的要求，必须始终安装在止回阀之前的关闭阀。

标记

制造商，DN，材料和流动方向箭头。

如何订购

示例：1159-22K
在1159年 -22 K.
图。没有。 DN. 连接/性能
10-50 内线（标准）
8-28 K =压缩耦合
15-54 L =焊接联盟
15-54 P =压耦合
10-50 m =保护模块包括球阀（仅内螺纹）
