真空泵

主要事实

能力	压力范围	材料
32 - 170 m³/ h	33 - 1013 mbar	铸铁

描述

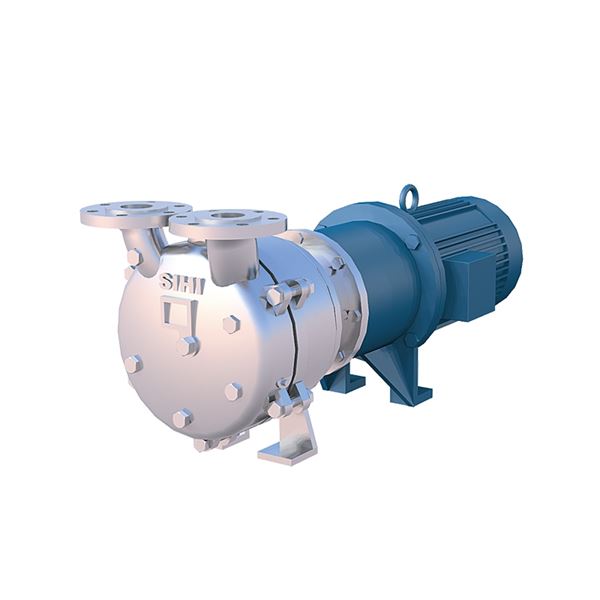

一种OEM建设中的单级液液真空泵。

紧密耦合泵，电机直接安装在泵外壳上，当安装在系统上时，占用尽可能小的空间

应用范围

抽吸干气体和饱和蒸汽。

典型的工业有化学、制药、食品、塑料和橡胶工业。

真空用于蒸馏、干燥、脱气、灌装和沸腾。

设计

泵根据液环原理工作。液环泵由于泵轮偏心位于圆形泵体中，在一定程度上与容积泵有关。当车轮旋转时，沿泵体内壁形成一个流体环。在流体环内部的单元(泵体机翼之间的空间)中，在一次旋转下，将产生上升部分体积(进气)和下降部分体积(出口)。

材料组合

Pos	0 k
真空套管	0.6025铸铁
封面	0.6025铸铁
引导盘	0.6025铸铁
轴	1.1191 + N钢
叶轮	1.4308不锈钢
阀球	聚酰胺一
