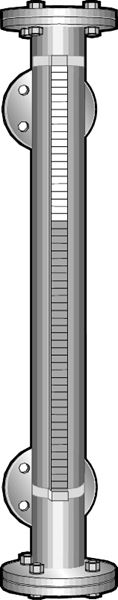

水平指示器在4950

主要事实

尺寸范围	PN	温度范围	材料
DN 15-50	6 - 320	-50°C至+400°C	不锈钢

应用范围

用于在开启或关闭系统中显示液位，目视或通过报警触点/簧片链。

质量保证

ce标志
等级符合PED 2016:1，压力设备指令的要求。

根据类型和使用领域的不同，有几种证书可供ex DIN 50049 3.1B, PTB/ ex, x射线DIN 54 111, Part 1，渗透DIN 54 152 NACE, TRD, TÜV。国家质检总局批准号99-251256.01。

材料规格

1	管	不锈钢1.4404
2	底部法兰，dn25	不锈钢1.4404
3.	安装法兰	不锈钢1.4404
4	浮动	不锈钢1.4404
5	阅读铁路	铝

测量

一个	240
B	130
C	40
D	60岁,3 x2
E	在排序时指定(最大值。5000块)
Maeasurement在毫米

功能和设计

用于在开启或关闭系统中显示液位，目视或通过报警触点/簧片链。水平板通过法兰安装在罐体的侧面。该管浮动一个磁浮子，通过一个磁触发器直观地指示水平。这种设计使得测量对油箱内的振动或运动不敏感。等级是在不同的版本与不同的材料，压力等级等适应的应用。警报接点可以放置在该级别的任何级别。如果你想要一个连续的4-20mA信号，表明水平在坦克，一个排链安装在水平。

技术信息

	4950 - 3 -…(标准)
防护等级	PN16
温度范围	-50°C + 175°C
最低密度	0, 3761公斤/ dm3.
管道材料	不锈钢1.4404
材料阅读铁路	铝
连接	法兰
越来越多的	水箱的侧面
一件衣服的最大长度	5000毫米

簧片触点

簧片触点链AT 4950-106-xxxx(指定长度mm)。
为了得到一个4-20mA的输出依赖于液位，液位可以补充一个簧片链。链条内置在316SS钢管中，并配有发射器。原理示意图如图所示。

配件和选项

—压力范围pn16 ~ PN320
-浮动设计acc。要求操作条件
- DIN或ansi法兰。
-可选材料:钛，哈氏合金C4，铬镍铁合金625,1.4539,ptfe内衬，PVDF, PVC或PP
-通风和排水法兰、阀门、减压阀等
-在冷却后凝固的介质上冲洗
——低温版本
——数字指示器
-显示器位于发射机外壳(只有芦苇链)
-具有串行通信类型Profibus、基金会现场总线和HART接口的发射机

联系人

开关/报警触头
其他类型可根据要求提供，如IP65, IP67。

安装

液位计在油箱的侧面安装有法兰。浮子安装在液位计旁边，应该安装在顶部标记朝上的管道中。您可以更改浏览器块的位置以获得更好的可视性。

标记

液位计有标示类型、编号、压力、温度、密度的标签。浮子也有一个雕刻与序列号和顶部标记的浮子安装在管与顶部向上。

如何订购

例子:4950-3-25-1000 * 磁性液位指示器PN16, DN25，长度c/c 1000毫米
类型	PN	DN	长度
3(标准)	16	25	1000
*在订货时指定流体、压力和温度。
