| 维度范围 | PN. | 温度范围 | 材料 |
|---|---|---|---|
G 1 |
40/100 | -20°C至+70ºC-60°C至+280ºC |
不锈钢 |
坦克液位指示的电平传感器。
| 1 | 身体 | 塑料 |
| 2 | 连接和领口 | 不锈钢1.4541 |
| 5. | 支持媒体的零件 | 不锈钢1.4541 |
| AT7720 | |
|---|---|
| 一种 | *最大测量范围 |
| B. | *链长（标准96mm） |
| C | 290. |
| D. | 75. |
用于不同类型的坦克和容器的电平传感器。水平范围为150 mm至4000 mm。通过计算链中设备的重量来确定水平。该单元具有一些流动性，并且按重量计可以计算水平。因此，重要的是，在订购时介绍介质，密度和温度的类型，从而可以正确地校准电平传感器。在订购时，还必须陈述链条的长度。电平传感器具有LED指示10点和作为选项，可以用数字显示显示器订购电平传感器。

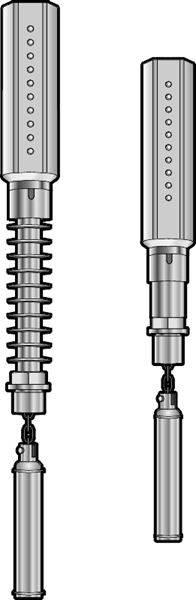

电平传感器有两个版本，AT7720和AT7721。AT7720具有短颈部，可以处理-20°C至+ 70°C和压力等级PN40 / PN100的温度范围。AT7721具有较长的颈部，具有冷却法兰，可以处理-60°C至+ 280°C和压力等级PN40 PN100的温度范围。电平传感器的电气输出为4-20mA，电缆连接，IP类65.电平传感器由24 VDC供电。
| 电源电压 | 24VDC. |
| 电气连接 | 电缆入口 |
| 解决 | 0,1％ |
| 输出信号 | 4-20 mA，三线 |
| 密度区域 | 500到1500kg / m3. |
| 环境温度 | 0°C至+ 70°C |
| 媒体温度AT7720 | -20°C至+ 70°C |
| 媒体温度AT7721 | -60°C至+ 280°C |
| 线性不准确 | 最多2％ |
| 保护类 | IP65. |
电平传感器垂直安装在罐顶部。如果在罐中湍流，则可以安装在连接到罐外侧的凸缘的管中。为了降低温度撞击的风险，管道可以绝缘。
电平传感器不得暴露于可能影响电子产品和测量精度的静电或磁场。
电气安装根据时间表。
| AT7720-1500. | |
| 在7720年 | 1500 |
|---|---|
| 图。没有 | 测量范围（最大4000mm） |
