压力表AT 4257

压力表R1/4 x 63毫米。二班,5。

尺寸范围 DN 8
PN 临时负载的满量程值
温度范围 -20ºC + 60ºC
材料 铜、塑料

变化

货号 Matomrade (bar) Utforande 材料mediaberort DN 温(°C)
在4257-8-2 5RSK 5113014 0 - 2、5 视觉显示 黄铜 8 20
在4257-8-4RSK 5113022 0 - 4 视觉显示 黄铜 8 20
在4257-8-6RSK 5113030 0 - 6 视觉显示 黄铜 8 20
在4257-8-10RSK 5113048 清廉 视觉显示 黄铜 8 20
在4257-8-16RSK 5113055 视觉显示 黄铜 8 20
在4257-8-25RSK 5113063 0-25 视觉显示 黄铜 8 20

产品信息

主要事实

PN 温度范围 材料

G 1/4 - G 3/8

临时负载的满量程值 -20°C至+60°C

塑料

应用范围

用于测量液化或非腐蚀性气体介质的压力,主要是水、空气和蒸汽。

程序文本

UGC.31压力表
管道安装,瞬时值模拟显示。波登管型压力表AT 4257。2.5级,husdiameter 62毫米,等级0 -....酒吧/帕斯卡。

质量保证

PED, AFS 1994:4

材料规格

在4257
1 弹簧管 铜合金
2 身体 黑色塑料ABS
3. 测量身体 铂铜
4 玻璃 有机玻璃
与介质接触的部件由铜合金制成

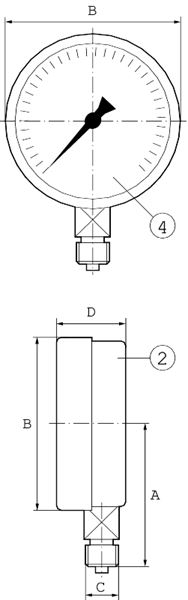

在4257
一个 54
B 62
C G 1/4
D 27日,5
测量在毫米。

功能和设计

该压力表是波登管式的,它包括一个椭圆形截面的圆形管弹簧。系统内部压力影响波登管,使其在一定压力下趋于伸直。波登管的自由端与内部压力成比例运动。这个运动然后被测量元件转换成刻度盘上的运动/指示值。

技术信息

在4257
介质温度 -20°C + 60°C
环境温度 -20°C + 60°C
精度等级 2, 5%
温度的影响 0,4%/10°C(超过或低于20°C)
知识产权类 54
Max。工作压力 静载时刻度值的75%。在波动荷载下比例值的66%。

尺寸标注

标度范围的选择应按照恒压原则,即不应超过标度范围的2/3。

饰品和选项

完整的压力表集,包括控制压力表阀,水疏水管和压力表阀,请参阅我们的AT 1800-1806产品表。压力表也可提供阻尼流体填充,不锈钢和非标准等级的要求。

安装

压力表的安装既要便于读取,又要防止振动、热、冷和高空气湿度。对于高流体温度,应使用水蠕虫管。对于压力变化和振动,应使用阻尼充液压力表。

标记

产品上标有Armatec、class和grade字样。

如何订购

示例:4257-10-2,5
在4257 - 10 2,5
Fig.没有。 执行 连接 分级
在4257=体直径62毫米 - =标准 8
D =阻尼充满液体
U =减压
