压力表在4258

压力表R1 / 4 x 63 mm。2,5.Back Tap。

维度范围 DN 8.
PN. 临时负载的全规模值
温度范围 -20ºC至+60ºC
材料 黄铜,塑料

变化

文章编号 测量范围(栏) 表现 材料润湿 DN. 温度(°C) 数量
4258-8-2 0-2 .. 视频显示 黄铜 8. -20-60
在4258-8-4 0-4 视频显示 黄铜 8. -20-60
在4258-8-6 0-6 视频显示 黄铜 8. -20-60
在4258-8-10 0-10 视频显示 黄铜 8. -20-60
在4258-8-16 0-16 视频显示 黄铜 8. -20-60
在4258-8-25 0-25 视频显示 黄铜 8. -20-60

产品信息

主要的事实

尺寸 PN. 温度范围 材料

G 1/4 - G 3/8

临时负载的全规模值 -20°C至+ 60°C

塑料

范围

用于测量液化或气态非侵略性介质,主要是水,空气和蒸汽的压力。

程序文本

UGC.31压力表
管道安装,具有模拟显示瞬时值。Bourdon管型4258处的压力表。2.5级,Husdiameter 62毫米,等级0 -....酒吧/帕斯卡尔。

质量保证

PED,AFS 1999:4

材料规格

在4253年 在4257年 在4258年
1 Bourdon Tube. 铜合金 铜合金 铜合金
2 hus 黑色塑料abs. 黑色塑料abs. 黑色塑料abs.
3. Mätverk. 铜合金 铂金黄铜 铜合金
4. 格拉斯 丙烯酸玻璃 丙烯酸玻璃 丙烯酸玻璃
与介质接触的零件是由铜合金制成的

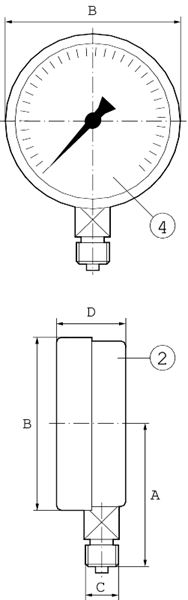

方面

在4258年
一种 -
B. 62.
C G 1/4
D. 29(连接销47)
mm的测量。

功能和设计

压力表是一种坯料管型,涉及具有椭圆形横截面的圆形管弹簧。系统压力在内部影响BOURDON管,使其在一定压力下倾向于伸直。BOURDON管的自由端与内部压力成比例地移动。然后将该移动由测量元件转换为表盘上的移动/指示值。

技术信息

在4258年
媒体温度 -20°C至+ 60°C
环境温度 -20°C至+ 60°C
准确课程 2,5%
温度的影响 0.4%/ 10°C(超过20°C)
IP类 54.
最大限度。工作压力 静息载荷时,尺度值的75%。波动负载下的尺度值的66%。

尺寸

应根据不应超过比例范围的2/3的恒定压力来选择刻度范围。

配件和选择

对于完整的压力表,包括控制压力表阀,水阱管和压力表阀,请参阅1800-1806产品表。压力表也可在不锈钢中抑制流体填充,并根据要求提供非标准等级。

安装

压力表应安装,使得它们易于读取和防止振动,热,冷和高空气湿度。对于高流体温度,应使用水阱管。对于压力变化和振动,应使用阻尼流体填充的压力表。

标记

产品标有ARMATEC,课堂和分级。

如何订购

示例:4258-8-2
在4258年 - 10. 2,5
文章否。 执行 联系 等级
4258 = Bodydiam。62毫米,背部水龙头 - =标准 -8
d =阻尼流体填充
U =解压缩
