压力表AT 4259

压力表R3/8 x 100毫米。类1、0。对于工业应用,使用4259R,耐酸介质浸湿材料,承受+200°C。也在衰减的表现。

尺寸范围 DN 10
PN 临时负载的满量程值
温度范围 -40ºC + 80ºC
材料

变化

货号 测量范围(bar) 性能 材料湿 DN 温度(°C)
在4259-10-1RSK 5113383 0 - 1 视觉显示 黄铜 10 40 - 80
在4259-10-2 5RSK 5113384 0 - 2、5 视觉显示 黄铜 10 40 - 80
在4259-10-4RSK 5113385 0 - 4 视觉显示 黄铜 10 40 - 80
在4259-10-6RSK 5113386 0 - 6 视觉显示 黄铜 10 40 - 80
在4259-10-10RSK 5113387 清廉 视觉显示 黄铜 10 40 - 80
在4259-10-16RSK 5113388 视觉显示 黄铜 10 40 - 80
在4259-10-25RSK 5113389 0-25 视觉显示 黄铜 10 40 - 80
在4259-10-40RSK 5113390 0-40 视觉显示 黄铜 10 40 - 80
在4259 r10-1 0 - 1 视觉显示 不锈钢 10 40 - 200
在4259 r10-2 5 0 - 2、5 视觉显示 不锈钢 10 40 - 200
在4259 r10-4 0 - 4 视觉显示 不锈钢 10 40 - 200
在4259 r10-6 0 - 6 视觉显示 不锈钢 10 40 - 200
在4259 r10-10 清廉 视觉显示 不锈钢 10 40 - 200
在4259 r10-16 视觉显示 不锈钢 10 40 - 200
在4259 r10-25 0-25 视觉显示 不锈钢 10 40 - 200
在4259 r10-40 0-40 视觉显示 不锈钢 10 40 - 200

产品信息

主要事实

PN 温度范围 材料

G 3/8

临时负载的满量程值 -40°C + 80°C

不锈钢

应用范围

用于测量液化或非腐蚀性气体介质的压力,主要是水、空气或蒸汽。对于液体或气体的压力测量,腐蚀性介质在工业设计中都是AT4256和AT 4259压力表,然后称为AT4256R和AT 4259R。

程序文本

UGC.31压力表
管道安装,瞬时值模拟显示。波登管型压力表AT 4259。等级1.0,外壳直径100毫米,等级0 -....酒吧。

质量保证

PED, AFS 1999:4

材料规格

在4259
2 身体 铬镍钢与刺刀平静胶囊
3. 测量元件 黄铜
4 玻璃 玻璃仪器
与介质接触的部件用铜合金制造

工业设计

4256r, 4259r
身体 铬镍钢与刺刀平静胶囊
测量元件 不锈钢
玻璃 夹层保护玻璃
湿材料 不锈钢1.4404

在4259 - 15 / 4259 - 10
标准的工业设计

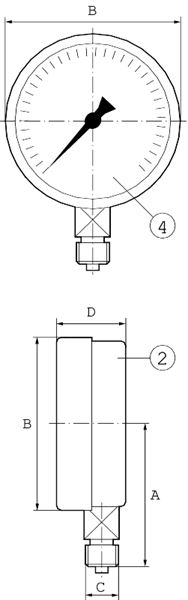

一个 87
B One hundred.
C G /2 / G 3/8
D 50
测量在毫米。

功能和设计

该压力表是波登管式的,它包括一个椭圆形截面的圆形管弹簧。系统内部压力影响波登管,使其在一定压力下趋于伸直。波登管的自由端与内部压力成比例运动。这个运动然后被测量元件转换成刻度盘上的运动/指示值。

技术信息

在4259 AT4259R
介质温度 -40°C + 80°C -40°C + 200°C
环境温度 -40°C + 60°C -40°C + 60°C
精度等级 1% 1%
温度的影响 0, 4% / 10°C 0, 4% / 10°C
IP klass 54 65
Max。工作压力 静载时孔洞刻度值。在波动荷载下比例值的90%。 静载时孔洞刻度值。在波动荷载下比例值的90%。

尺寸标注

标度范围的选择应按照恒压原则,即不应超过标度范围的2/3。

饰品和选项

完整的压力表集,包括控制压力表阀,水疏水管和压力表阀,请参阅我们的AT 1800-1806产品表。
这种压力表也有不锈钢材质,填充阻尼流体,背面有连接丝锥和非标准等级。

安装

压力表的安装既要便于读取,又要防止振动、热、冷和高空气湿度。对于高流体温度,应使用疏水管。对于压力变化和振动,应使用阻尼充液压力表。

标记

产品上标有Armatec(标准产品)、等级和等级。

如何订购

Exempel: 4259-10-6
在4259 - 10 6
货号。 执行 DN 分级
4256 = bodydiam。160毫米 - =标准 -15年
4259 = bodydiam。100毫米 D =阻尼液填满
R =抗锈病模型
U =减压
