8305A的压力表

压力表用红色警告指示,R3 / 8 x 100. 2,5级。

维度范围 DN 10.
PN. 在短期负载90%的尺度值
温度范围 -20ºC至+60ºC
材料 塑料/黄铜

变化

文章编号 测量范围(栏) 表现 材料润湿 DN. 温度(°C) 数量
在8305A10-4RSK 5113391. 0-4 视频显示 黄铜 10. -20-60
在8305A10-6RSK 5113392. 0-6 视频显示 黄铜 10. -20-60
在8305A10-10RSK 5113393. 0-10 视频显示 黄铜 10. -20-60
在8305A10-16RSK 5113394 0-16 视频显示 黄铜 10. -20-60

产品信息

主要的事实

维度范围 PN. 温度 材料

G 3/8

在短期加载,90%的尺度值 -20°C至+ 60°C

塑料/不锈钢

范围

用于指示加热/冷却系统中的实际压力。在8305A时,在规模上提供红色可调指针。

程序文本

UGC.31压力仪表
管道安装,模拟显示瞬时值。8305A的压力表配有红色指示器,可用于最高允许的压力。2,5级。分级0 -...吧。

质量保证

PED,AFS 1999:4

材料规格

在8305A
1 Bourdon Tube. 铜合金
2 身体 黑色塑料abs
3. 测量体 铜合金
4. 玻璃 丙烯酸玻璃
与铜合金制成的介质接触的零件。

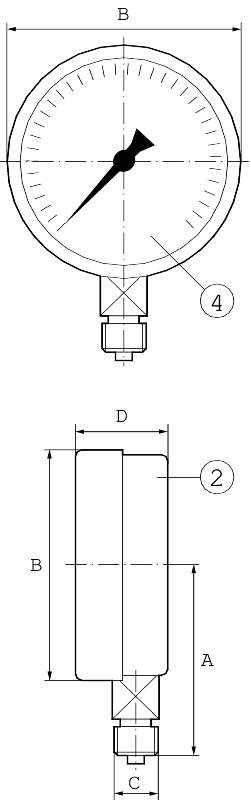

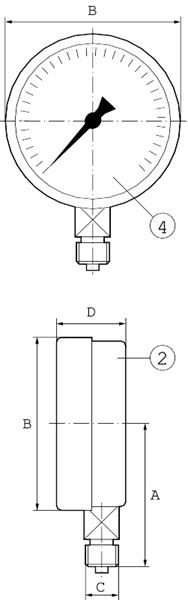

尺寸

在8305A
一种 85,5.
B. 100.
C G 3/8
D. 30.
mm的测量。

功能和设计

压力表是Bourdon管型,其具有圆形形成的管状弹簧,具有椭圆形横截面。系统中的压力在内部影响BOURDON管,使压力的增加趋于伸直。BOURDON管的自由端赋予与内部压力成比例的运动。然后通过测量单元将移动通过测量单元传送到比例的移动/指示值。压力表具有红色可调指针,以指示最大允许压力。

技术信息

在8305A
媒体温度 -40°C至+ 60°C
势在心的温度 -20°C至+ 60°C
准确课程 2,5%
温度的影响 0.4%/ 10°C
IP类 54.
最大限度。工作压力 休息负载时的3/4的尺度值。波动负载下的尺度值的2/3。
联系功能 -
电源电压 -
切换容量 -
电气连接 -

尺寸

应选择比例区域,使得恒定负载不超过2/3刻度范围。

配件和选择

根据要求,压力表在静音或工业设计中具有电气接触。

安装

应安装压力表,使它们易于读取和防止振动,热,冷和高湿度。在高介质温度下,应使用水蠕虫管。当压力波动和振动时,应使用阻尼液体填充压力计。

电缆标有数字。电气装置根据原理图。

标记

AT8305A标有ARMATEC LOGO。

如何订购AT8305A

等级 AT.NO.(标准)
0-4巴 8305A-10-4
0-6栏 8305A-10-6
0-10巴 8305A-10-10
0-16酒吧 8305A-10-16
