| 维度范围 | PN. | 温度范围 | 材料 |
|---|---|---|---|
4-57毫米 |
- | -40°C至+150ºC | 不锈钢/塑料 |
用于测量管道的表面温度和过程的控制。用于例如有更大的卫生要求的生命和制药行业。
UBB.32温度变送器
连续输出信号4-20 alt。PT100信号。
| 1 | 绝缘材料 | 塑料 |
| 2 | 传热板 | Stailess Steel 1.4305. |
| 3. | 脖子 | Stailess Steel 1.4305. |
| 一种 | 83,5. |
| B. | 51. |
| C | 60. |

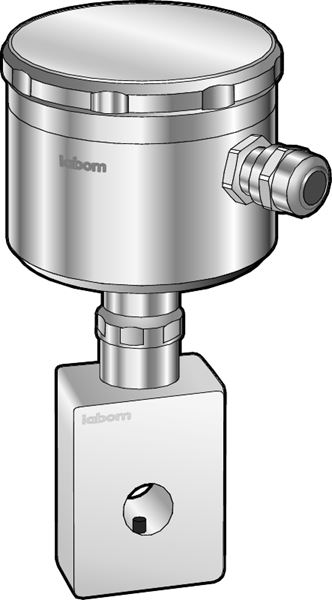

温度传感器主要用于卫生应用，其中管道干扰是不可取的。易于安装在现有管道上。无需焊接。PT100传感器和管之间的传热通过内置接触系统（不锈钢油墨）实现。PT100传感器由绝缘，可拆卸块的耐热塑料块保护。测量技术PT 100，电线。测量范围-40°C至+ 150℃。输出PT 100或者4-20mA。与传统解决方案相比，这种方法引起的极小延迟通常可以忽略不计。看图。
| PT100传感器 | |
| 测量范围 | -40ºC至+150ºC |
| 联系 | 3线 |
| 精度PT100元素 | ACC类别。到en 60751. |
| 保护类 | IP65. |
| 管道尺寸 | 4 ... 57mm（外径外径） |
| 电气连接 | 电缆入口 |
| 替代oouput信号（在订购时陈述） | 4-20mA |
| 变送器（选项） | ||
| 电源电压 | 24VDC. | |
| 联系 | 2线 | |
| 工作温度 | -40°C至+ 85°C | |
| 输出信号* | 4-20mA，可旋转 | |
| 响应时间* | 1s（标准） | |
| 准确性（RTD） | ≤±0.3ºC | |
| *想要的反转信号或其他响铃时间，在订购时指定此项。 | ||
作为一种选择，温度传感器可以用输出4-20mA订购。订购时说明测量区域。可以单独订购用于发射机编程“环路链路5905”的所需软件。
绝缘塑料块由两部分组成，借助于两个六角螺钉安装在管外部。重要的是，传热板定位在管道上以获得最佳测量结果。PT100传感器可以安装在任何位置，但是有利地配合在管下方的PT100传感器，尤其是蒸汽或液体。
| 示例：7780-33,7T | ||
| 在7780年 | 33,7. | T. |
|---|---|---|
| 图。 | 管道外径 | 发射机 |
