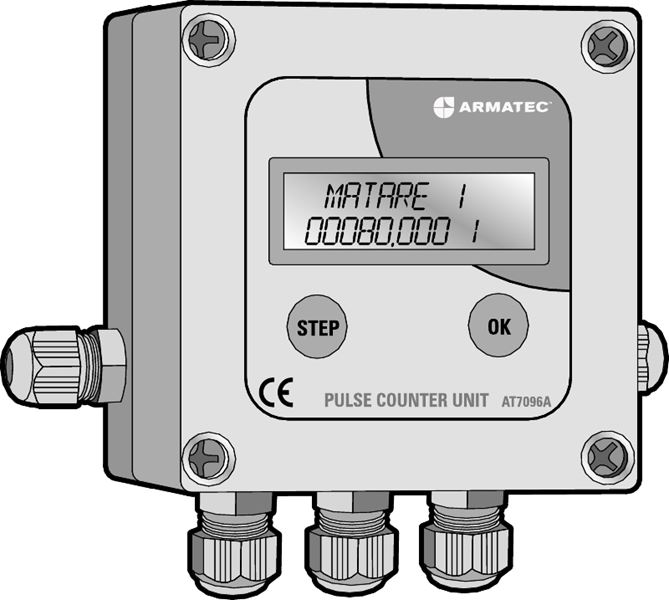

7096A的脉冲计数器

范围

一种电子脉冲计数器，其利用相同的脉冲计数（例如10）和同一单元（例如升）来计算从一个或多个仪表的脉冲。还可以总结传入脉冲并在其中一个输出端子上得到结果。差分测量功能也是可移的。

尺寸和重量

	在7096A
宽度	100.
高度	100.
深度	46.
孔C-C，墙壁附件（4个PC。）	83,5
重量	0,25
尺寸为mm，kg重量。

功能和设计

脉冲计数器在7096A，具有5个脉冲输入（无电簧片或电位依赖性晶体管脉冲开路收集器。）例如，可以使用以下脉冲换能器：在7275Hri-A1--..或在7275RES-Pd。。built-in pulse generators from e.g. AT 7029.., AT 7029G.., AT 7129.. AT 7169. If multiple pulse inputs are connected to the same pulse counter, then all pulses must have the same counts (e.g. 10) and unit (e.g. liter). At startup, the calculator is programmed with pulse rate and unit.

求和脉冲显示在显示屏上的正确单元（L，M^3.，kwh等）。
该设备有5个输出，用于报警或将输入脉冲重新分布到另一个收集系统。

脉冲计数器有几个功能：
- 两个输入之间的差分测量功能，例如，对于VVC泵之前和之后的两个米为VVC测量。
- 可以在一定数量的脉冲之后手动或自动复位计数器。
- 剂量函数：输出在一定数量的脉冲或一定时间后关闭。

技术信息

电源：
在7096A1	电源，提供变压器。230Vac / 4.5VDC 100mA。连接终端J1.
	笔记！绝对负载最小4.0 VDC最多9.0 VDC
在7096A2	电池操作，3 psc。AAÁ1.5V（不包括），安装在机箱中的保持器中。
供应力量：	最大限度。400UA没有Nacklighting.
输入：	处理脉冲（开放收集器类型）和关闭无潜能类型
	MAX 24 VDC，25 Hz和最小脉冲重量20毫秒
	终端J2＆J3
输出：	NPN开放收集器
	24 VDC和250 mA
	终端J4。每个输出的相同地面（jord）
	笔记！如果连接电感负载，则需要额外的外部保护来对二极管充电。
计数器类型：	LCD-DISPLAY 2X16个字符，背景灯（仅在709A1处仅提供电源）
单位组：	体积，长度，质量，能量和脉冲的单位
单位：	L，M3，IN3，FT3，YD3，GAL，M，IN，FT，YD，G，KG，TON，OZ，LB
	KJ，MJ，GJ，WH，KWH，MWH，GWH，KPM
	分辨率5整数和3个小数
显示语言：	瑞典语/英语
环境温度：	-20°C ... + 70°C
封闭（KAPSLING）：	灰色塑料IP 44，无卤素
电缆条目：	5个电脑。PG7.

安装

仪表和计数器之间的最大电缆长度不应超过50米，标准信号电缆。如果正在使用零件信号电缆，则距离可以增加到150米。

具有随附变压器的动力驱动计算器有两个变体。

1.黑色电缆（GND）和带绘制的白线的黑色电缆（+）

2.带有白色条纹（GND）和黑色电缆（+）的黑色电缆。可以在显示器的0位置完成电池供电计算器的电池更换。

当计数器首次启动时，它必须设置。语言，总和/差分测量，测量单元，脉冲率，单位数，输出模式（镜像/报警），报警重置（手动/自动），重置。该装置用两个按钮进行操作（步骤...... stegning ..和确定确认）。

在操作期间，关键压力机会导致显示器亮起，并显示主菜单。在那里，您可以选择从输入1-5中显示仪表值，重置（手动或自动）和报警菜单（复位和时间或脉冲控制）。

请参阅安装说明。
