无线电系统射频是一种先进的步行/开车或固定无线无线电系统,通过无许可证无线电频率868mhz进行无线远程阅读。通过无线系统RF,测量值可以从带有无线系统RF或wM总线的仪表中读取。有了这个无线电通信系统,就有了进行进一步处理和分析的测量管理的可能性,以及创建传输到计费系统的数据的能力。
合适的应用用于读取有限公司仪表,例如,填充水井。也可用于在梯田区域或地理差价大的地区的单独测量。
该系统是灵活的,可以很容易地扩展和补充更多的变送器/仪表。
使用基于Android的移动应用DIAVAZO,进行路线规划、量规寻址、向现有计费系统转账等操作。
无线电遥控的优点:
提高了读出/阅读:
-完整的数据链从meter到debit系统
减少错误债务的风险
- 更容易更容易阅读消耗/泄漏
节省时间:
- 随着无线读数,可以轻松且容易地读取有限的访问仪表(例如米) - 不需要耗尽仪表,不要爬上它以读取仪表。
-无线抄表,只有授权人员才能使用,制药公司等。
简化了测量:
-坐在车里看书
-从一个读数点读取数米
-通过软件向借方系统传输和配置测量值,提高数据安全性
-易于完成更多的仪表或变送器-没有布线或共轭变化。
改善工作环境:
-避免工伤事故
-释放爬进井里
系统由以下部分组成:
用于射频无线电系统的电表应配备集成电子寄存器,或配备HRI-trick或开路集电极脉冲输出或无线电发射机簧片。

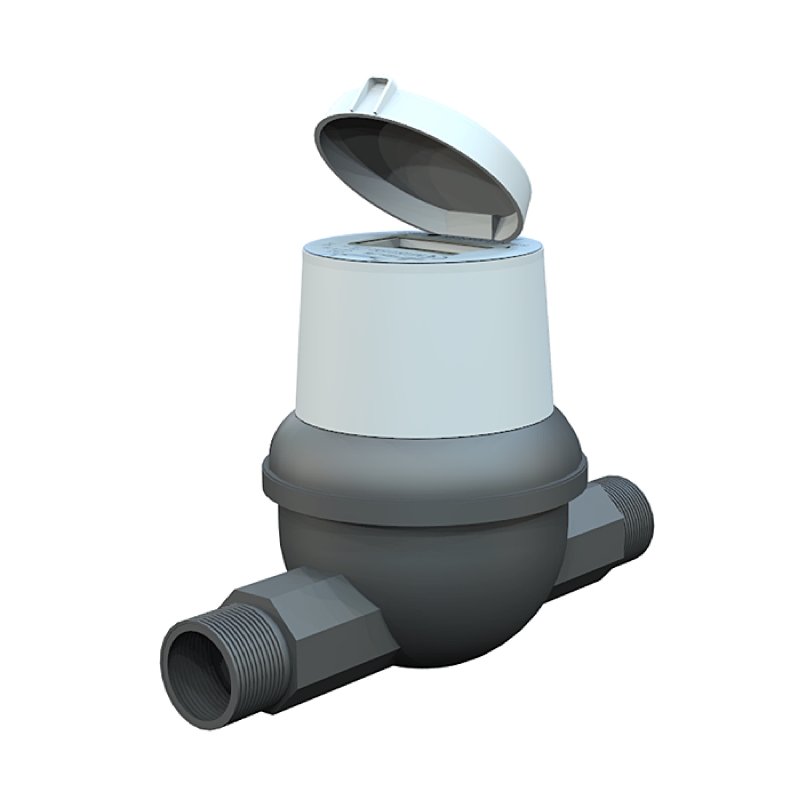

集成电子注册表的例子有AT 7450和AT 7440。
AT 7275RF、AT 7275HRI-RF和7275MEI-RF是能够将hri触发器或备用开路集电极或簧片脉冲输出集成并与RF无线电系统通信的发射机。它们可用于移动和固定无线电网络。
发射器可以配置在7087磨料的无线电调制解调器与Diavaso(移动应用程序)配置。
无线电系统射频提供单向和双向两种通信方式。单向通信被称为BUP (Bubble UP meter Reading Packet Format)。
发送方提供的可用数据 | ||
在7275rf,在7275hri-rf | 测量ID,测量指标,报警,固定测量读数,数据记录器 | |
报警(泄漏,电缆突破*,回流*,管道断裂,内部误差,低电池寿命) | ||
集成电子登记册,ex AT 7450 | ||
测量信息 | 测量ID,信号电平,时间戳,测量类型,数据记录器设置 | |
流量和体积数据 | 测量指标,瞬时流量,最小/最大流量,回流 | |
报警信息 | 报警标志,报警激活,泄漏启动/停止,破坏启动/停止, | |
回流启动/停止,暂停中断,剩余电池寿命, | ||
前一次,电池电平报警开始了 | ||
额外的数据 | 2880个数据点的数据记录器信息,测量读取日期 | |
无线电状态 | Bup-Interval,LAT间隔,OMS状态,OMS间隔 | |
*如果仪表的协议允许此信息 |
技术规格 | 7275RF. | 7275年hri-rf 7275 mei-rf |
---|---|---|
电力供应 | 锂电池(15年电池寿命) | 锂电池(15年电池寿命) |
广播规范 | ||
无线电频段 | 868 (433) MHz | 868 (433) MHz |
无线电效果 | 25 (10) mW | 25 (10) mW |
广播协议 | 感应RF无线协议双向, | 感应RF无线协议双向协议, |
wM-Bus OMS单向总线 | wM-Bus OMS单向总线 | |
脉冲接口 | ||
最小脉冲长度 | 32岁的女士 | 32岁的女士 |
最大脉冲速率 | 60岁的女士 | 60岁的女士 |
最大脉冲频率 | 10赫兹 | 10赫兹 |
检测开放 | (0 ... 0.7)v | (0 ... 0.7)v |
检测关闭 | (2.0 ... 2.5)v | (2.0 ... 2.5)v |
马克斯电缆容量 | 10 nF | 10 nF |
内部阻力 | 10 kOhm | 10 kOhm |
内部电压 | 2、5 V | 2、5 V |
环境 | ||
防护等级 | IP68 | IP68 |
贮存温度 | 分钟-20 grc / max + 70集选区 | |
温度性能 | 分钟-20 grc / max + 60集选区 | |
测量和重量 | ||
维度,毫米。 | 45 x 115 x 40 | 45 x 115 x 40 |
体重公斤。 | 0230年 | 0230年 |
封装 | 腹肌 | 腹肌 |
颜色 | 灰色的 | 灰色的 |

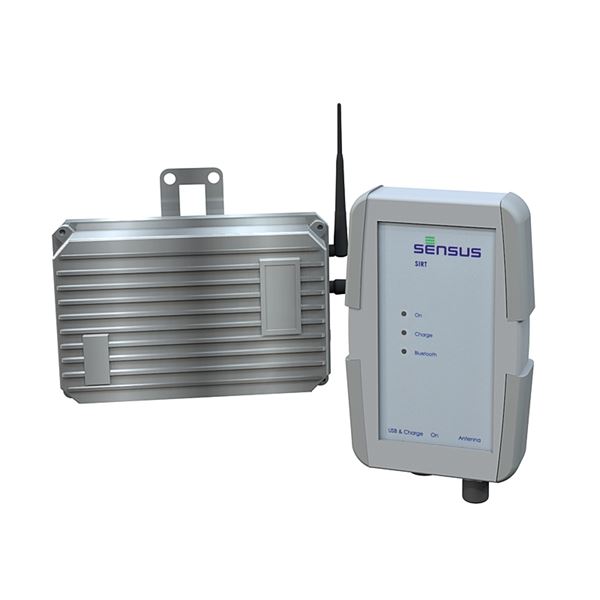

RF网关AT 7087RF-GW是一种专为固定无线网络设计的网关,具有从支持射频协议RF和中继器AT 7087RF-REP的仪表定期接收测量值或随叫随到的功能。测量值通过GPRS或以太坊通信传输到服务器或电子邮件。
7087RF-REP中继器具有放大无线电信号的功能。AT 7087REP-RF通过双向通信进行通信,可用于固定和步行/驱动无线电系统。该中继器可与支持射频无线电的仪表、其他中继器AT 7087RF-REP、AT 7087SIRT和网关AT 7087RF-GW进行通信。
附在柱子上的柱子或墙上的墙上。如图所示的方向。
在7087rf-gw,在7087rep-rf | ||
测量点和网关之间的无线电信号范围 | 自由区域≤500m |
|
在定居点≤300M | ||
环境困难≤100m | ||
网关和中继器之间、中继器和中继器之间的无线电信号范围 | 多达1000 | |
测量点和中继器之间的无线电信号范围 | 自由区域≤500m |
|
沉降范围≤200m | ||
环境困难≤100m |
||
中继器数量按顺序排列 | 最多7次重复。每台中继器最多可装298米。 | |
所有发射机也可以用于广播高达100米每个(最多3连续) |
7087RF-GW. | 7087年rf-rep | |
---|---|---|
电力供应 | 65年285年……真空吸尘器, | 锂电池 |
内部NIMH备用电池,断电最多1小时。 | 12年似乎电池 | |
选项12-24 VDC太阳能电池板,消耗8.2 W | ||
广播规范 | ||
无线电频段 | 868 (433) MHz | 868 (433) MHz |
无线电效果 | 测量网关25mw, | 计数器25 MW, |
中继器到网关100mw | 中继器的中继器高达100兆瓦, | |
中继器到网关高达100兆瓦。 | ||
测点数 | 多达1000个测点(512 KB flash, 128 KBRam) | 多达298个测点 |
广播协议 | 感应RF无线协议双向通信 | Sensus RF无线电协议 |
传输 | 每天4次(默认) | |
告警直接发送(最长20分钟) | ||
按要求直接读取(1 ggr/天) | ||
标准,批准 | CE | CE |
Anatel, RoHs批准 | 无线电频率:EN 300-220-3/-1 | |
R&Tte指令99/5 / EC | Emc: en 301-489-/-3 v1.4.1 | |
配置界面 | ||
读出 | GSM / GPRS和以太网 | |
配置界面 | GPRS和以太网远程,本地USB | |
AMR融合 | 内置在SMTP和FTP服务 | |
CAS Iris通信服务器 | ||
CAS HemeraTM值Plattform——SmartWater公司TM值模块 | ||
环境 | ||
防护等级 | IP65 | IP68 |
贮存温度 | 分钟-20 grc / max + 70集选区 | 分钟-20 grc / max + 60集选区 |
温度性能 | 分钟-20 grc / max + 70集选区 | 分钟-20 grc / max + 60集选区 |
环境 | 在室外安装时避免阳光直射, | 在室外安装时避免阳光直射, |
避免寒冷,肮脏和潮湿的环境 | 避免寒冷,肮脏和潮湿的环境 | |
测量和重量 | ||
维度,毫米。 | 外形尺寸:306 x 222 x 113 | 145 x 80 x 80 |
体重公斤。 | 0,540 | |
封装 | 铝合金,抗紫外线 | 腹肌 |
颜色 | 灰色的 | 灰色的 |
7087SIRT是一个用于连接到无线电系统RF的手持式无线电调制解调器,测量数据通过蓝牙传输到Andriod移动或读盘。7087架构有两个内部天线,用于增加范围,具有补充外部天线的用于逐个驱动应用。使用Diavaso软件,系统可以提供以下功能;
用于通过预编程路线或路线规划模式读取电表。线路规划模式是指读取无线调制解调器范围内的所有电表,建立无线调制解调器的线路。然后在DIAVASO移动应用程序中通过输入和/或导入客户数据来构建路由。
SIRT Radiomodem | |
表现 | 测量值的收集。SIRT通过蓝牙或USB连接到现有的android手机或阅读器。用于四处走动并收集测量值。 |
软件 | 移动应用DIAVASO或PC软件SensusREAD。 |
传动功率 | 25mw,无许可证频率868mhz |
重量 | 295克 |
工作温度 | -18°/+60°C(存储-20°/+60°C) |
数据传输 | usb连接 |
维 | 95 x 145 x 35mm |
在7087年的衬衫 | |
---|---|
电力供应 | 可充电锂离子电池通过提供电缆PC或230V。 |
通常12小时。充电时的操作时间 | |
调制 | 2-GFSK, 2-FSK用于wMBUS T1 |
USB | 版本2.0 |
蓝牙 | 二级界面 |
广播规范 | |
无线电频段 | 868 (433) MHz |
无线电效果 | 25mw为测点,1mw为无线通信测点安装后启用 |
广播协议 | Sensus RF无线电协议,WM总线T1 |
环境 | |
防护等级 | IP53 |
贮存温度 | MIN -20 GRC / MAX +60 GRC |
温度性能 | min—18g rC/max +60 grC |
充电电池 | Min 0 GRC / MAX +40 GRC |
测量和重量 | |
维度,毫米。 | 95 x 145 x 35 |
体重公斤。 | 0295年 |
封装 | 腹肌 |
颜色 | 灰色的 |
Diavaso是一种移动应用程序,具有几个基于Android的移动或平板电脑远程读取度量的底层应用程序。Diavaso应用程序包括各种应用,RF查找器,集合站,集合移动配置和服务和数据记录器。这些可以单独使用或组合使用,具体取决于您的远程读取(AMR)或小规模固定网络(AMI)的系统要求。
移动应用程序与大多数基于android的智能手机和平板电脑兼容,并与SIRT无线调制解调器通信。DIAVASO兼容所有的电表和转发器通信通过射频无线电系统。
该应用程序被设计用于安装测量点,远程读数,维护和配置的仪表和中继器,并处理读数路线。Collection Mobile应用程序还可以与web服务器通信,处理计量、报告和与计费系统进行数据交换的工作流。
收集移动(厘米) | 采集站(CS) | 配置和服务 | rf finder(rf) | |
---|---|---|---|---|
通读和工作流控制的步行/开车 | 方便驾驶城市和小型固定网络 | 阅读并配置安装人员和服务技术人员的工具 | 找到,阅读和“健康测试”您的仪表 | |
安装 | ||||
走过 | x |
x | ||
驾车 | x | x | ||
固定小型无线电网络 | x | x | ||
数据可用性 | ||||
BUP数据(仪表ID,测量值,报警,无线电信号质量) | x | x | x | x |
快速模式(BUP数据) | x | x | ||
半数据(全数据模式) | x | x | x | |
在指定日期阅读 | x | x | ||
记录者 | x | x | ||
抄表 | ||||
找到可及范围内的米和中继器 | x | x | ||
按要求测量读数 | x | x | x | |
读取特定路线 | x | x | ||
定时读数(固定无线网络) | x | |||
发送测量数据到服务器 | x | x | x | x |
活动 | ||||
概述 | x | x | x | x |
发送通知 | x | x | x | x |
分析 | x | x | ||
重置和更改参数 | x | |||
收音机 | ||||
看到信号强度 | x | x | x | x |
调整无线链接 | x | |||
配置仪表、无线电和用户 | x | |||
报告和管理仪表板 | x | |||
地图视图 | x | |||
照片功能 | x | x |
应用程序名称 | 要求 |
---|---|
射频仪 |
|
配置和服务 | |
数据记录仪 | - Android版本4.2(果冻豆)或更高版本 |
- Android设备,屏幕至少4寸,具有蓝屏功能,可联网 | |
—可用的FTP服务器和SIRT无线调制解调器 | |
站集合 | - Android版本4.2(果冻豆)或更高版本 |
- Android设备与蓝牙,WiFi或移动网络接入。 | |
- Android设备和SIRT无线电调制解调器的电池驱动器(用于静止模式)。 | |
- SIRT无线调制解调器 | |
—可用的FTP (SFTP, FTPS)服务器 | |
(能够获取配置,并将收集的测量数据发送到)。 | |
-可用的SMTP服务器(如果需要电子邮件) | |
-带有SIM-kort的android设备 | |
(如果需要发送短信,或者只能通过移动网络从FTP上传/下载文件)。 | |
收集移动 | - Android版本4.2(果冻豆)或更高版本。 |
- Android设备具有屏幕尺寸至少为4英寸和蓝牙功能。 | |
-网络访问CM(收集流动) | |
- SIRT无线调制解调器 | |
- Web服务器访问 | |
出口和报告: |
|
导出文件的文件格式为CSV | |
文件报告的文件格式:PDF | |
报告:所有路由报告,单读报告,警报 | |
CM服务器需求 |
|
操作系统:Windows(Windows 7或更高版本,Windows Server 2008 R2或更高版本),Linux(内核只有3.10) | |
Ram-memory:至少3GB,有5GB可用磁盘空间。 | |
安装要求: | |
- 所讨论的设备上的adiminator(Windows)或root(Linux / UNIX)权限。 | |
-用于运行Sensus服务器web应用程序的域的有效证书。证书必须以下列格式存储;JKS, PKCS11或PKCS12。所有的仪式都运行正常。证书必须由公共证书颁发机构签名。 | |
—设备上应该安装JRE 7或更高版本。 | |
托管服务: |
|
CM服务器可以由Sensus数据中心托管。 |
在由许多仪表组成的系统中,在地理上收集所有或部分部分。用集成的电子寄存器读取仪表或与RF无线电通信一起传输到SIRT无线电调制解调器。该软件定义每个阅读点中包含的仪表。您可以以任何方式构建系统。
-收音机调制解调器,可以很容易地安装在汽车支架。在外部车顶架的帮助下,里程表可以从很远的距离读取,读取时可以留在车里。
-无线调制解调器与车载现有的笔记本电脑相连,或通过蓝牙连接到基于Android的移动应用程序。
在一个最大1000米的系统中,所有米都自动读取到一个采集设备,即所谓的网关。然后网关通过GPRS网络和现有的FTP服务器发送信号到您的网络服务器。该系统由无线电中继器AT 7087REP-RF组成,它接收来自仪表和继电器的测量值到AT 7087GW-RF采集单元或其他无线电放大器。使用一个基于excel的程序,测量值自动记录与预设的时间间隔。当出现诸如断线和电池电量低等告警时,服务器会自动收到通知。
艺术。没有 | 描述 | |
---|---|---|
在7450 | 仪表 | 静态冷水表,具有极高的测量精度与集成电子登记和无线电 |
在7440 | 仪表 | 冷水表集成电子登记和无线电 |
在7275hri-rf | 发射机 | 型号HRI机翼轮和环活塞表在7050B7420A/7430。电缆长度2.5米 |
在7275射频 | 发射机 | 用于脉冲输出仪表类型AT 7080/7085, 7029。电缆长度2.5米。 |
在7275 mei-rf | 发射机 | HRI型适用于主流AT 7110A型、AT 7170型仪表。DN 50 - 300。电缆长度2.5米。 |
在7299 ip68kab | 耦合 | 用于传输电缆延伸的ip68级电缆连接。 |
在7087 rf-rep | 中继器 | 用于长距离数据传输的无线电放大器 |
在7087年的衬衫 | Radiomodem. | 读取和配置测量点的手持式无线电调制解调器 |
在7087 rf-gw | 网关 | 固定无线电网络中测量值的集合单位。 |
通过GSM/GPRS或TCP/IP传输测量值到邮件或网络服务器 | ||
在7087 finder-rf | 应用程序 | 基于android的移动应用,用于测量点检测 |
在7087 cs-rf | 应用程序 | 基于Android的移动动员收集移动,用于驱动或小型固定线路网络 |
在7087 cms-rf | 应用程序 | 基于Android的移动动员收集移动,用于驱动或小型固定线路网络 |
在7087cmm-rf | 应用程序 | 基于Android的移动动员收集移动,用于驱动或小型固定线路网络 |
在7087 cmh-rf | 应用程序 | 基于Android的移动动员收集移动,用于驱动或小型固定线路网络 |
在7087 cmu-rf | 应用程序 | 基于Android的移动动员收集移动,用于驱动或小型固定线路网络 |
在7087 config-rf | 应用程序 | 基于android的移动应用程序,为安装人员和服务技术人员读取测量值和设置工具 |
För installatörer och servicetekniker | ||
在7087 dl-rf | 应用程序 | 基于Android的移动应用程序具有数据记录器功能,并将测量值发送到FTP服务器 |
在7087 - cms -射频 | 举办 | 根据要求 |
