在8050 b

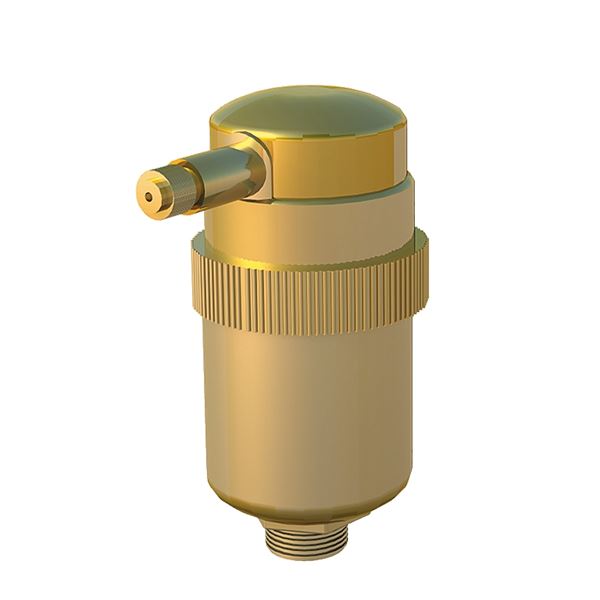

空气分离器在8050B

变化

货号 基体材料 DN PN 温度(°C) 连接
在8050 b10RSK 4842149 黄铜 10 10 0 - 150 外螺纹
在8050年去往b15RSK 4842150 黄铜 15 10 0 - 150 外螺纹

产品信息

主要事实

尺寸范围 PN 温度范围 材料

G 3/8 - 1/2

10 0°C到150°C 黄铜

应用范围

用于流体为水的加热和冷却系统的自动空气分离。如果控制和监督增加,可以安装在水/乙二醇和水/乙醇混合的系统中。这种阀门不能用于水/盐混合物的系统中。也可以使用太阳加热系统,操作温度高达150°C。

程序文本

PSF.1412自动空气分离器
自动空气分离器AT 8050B…黄铜,PN10, 150°C,带污垢保护。有一个截止阀AT 3640-…

质量保证

符合AFS 1994:4§8要求,不应被ce标记。所有提取器都经过密度测试。

材料规格

1 浮室和上部 铜2.0402
2 浮动 不会PMP
3. 分离机构具有防漏性能 铜2.0401

尺寸和重量

连接 一个 B C 重量
G 3/8外螺纹 98 48 73 0,30
g1 /2外螺纹 98 48 73 0, 35

功能和设计

当气泡流入浮子室时,液位下降,浮子下沉。当通过下链与分离机构连接的浮子达到一定水平时,在分离阀内形成阀座与销钉之间的间隙。这使得空气可以自由地流出。当浮子上升,引起水位再次上升时,机构将关闭。

分离阀的外部部分有一个外螺纹,上面有一个盖子。它有一个软密封,使它可以关闭自动分离,当盖子顺时针旋转。盖上有开槽孔,因此必须从关闭位置扭两圈,以便自动空分工作。

技术信息

只能用于分流系统中的游离气泡。自然溶解在流体中的气体,由于高压或低温,不能提取。这种气体只能在8080的真空脱气器中使用。请参阅单独的产品表。

安装

安装在高处或其他可以找到自由空气的地方。为了使分离器的功能正确,分离器应该垂直安装,连接部分向下安装。注意,在安装过程中,这必须是可达到的控制和清洗。为了真正保证可接近性,应该在分离器之前安装一个像AT 3640这样的球阀作为关闭阀。在操作出现问题时,可以关闭该阀门,并对空气分离器进行拆卸、清洗和重新组装,而不影响设备的其他部分。

维修及配件

为了保证分离器的安全运行和功能,应定期对其进行控制。在分离器之前使用推荐的关闭阀3640,这将很容易做到,不会对系统的其他部分造成干扰。即使自动分离器的质量是最高的,也不可能100%保证运行完全没有问题。这个问题通常是由系统或冷却系统的污染引起的。无备用部件。如果发生操作问题,尽管清洗,整个空气分离器需要更换。

标记

这种阀门标有最大尺寸。操作压力,最高操作温度,产品编号和制造商名称。

如何订购

不。 RSK-no。
8050年b10 484年21 49
8050年去往b15 484 21 50
