主要事实
| 尺寸范围 |
温度范围 |
材料 |
| 影响3,清廉千瓦 |
-10ºC至125ºC |
因科镍铬不锈钢825 |
应用范围
用于加热水/自来水到蓄能器水箱的备用加热电源。
AMA-text

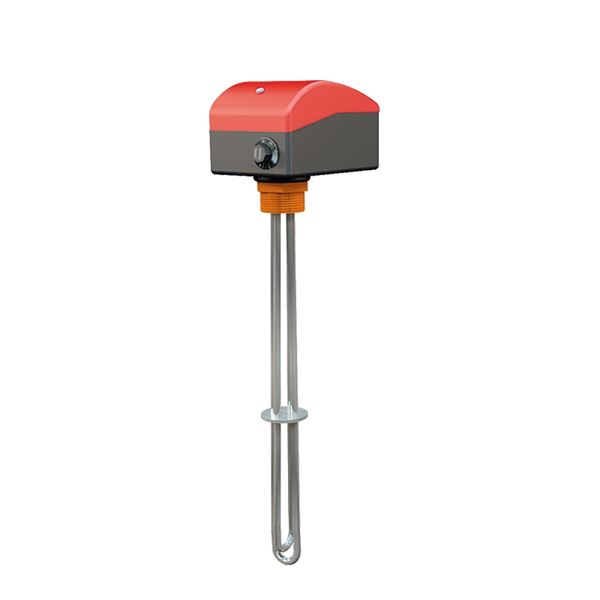

PLD.21电源盒
电源盒AT 8526EL....与效果…自来水/蓄水箱加热水的预留加热功率。包括恒温器和过热保护。该电动墨盒是在铬镍铁合金825制造与黄铜螺母。
质量保证
电源盒符合EC directive 2006/95/EC Electrical equipment designed for use in limited voltage range and EMC directive 2004/108/EC Electromagnetic Compatibility (EN6335-1)。
材料规格
| 1 |
重置按钮 |
| 2 |
盖子 |
| 3. |
分线箱 |
| 4 |
控制控制 |
| 5 |
电源盒 |
尺寸和重量
| 在任何 |
长度 |
重量 |
|
毫米 |
公斤 |
| 8526年el3kw |
260 |
0,8 |
| 8526年el4kw |
390 |
1，0 |
| 8526年el6kw |
420 |
1日05 |
| 8526年el7kw |
640 |
1，3 |
| 8526年el9kw |
760 |
1, 55 |
| 8526年el10kw |
680 |
1、45 |
功能和设计
电源盒包括一个二极温控器和一个三极过热保护。最大10,000 W，三相400v。连接箱S7包括温控器和过热保护。连接端子及内部接线(100mm、150mm或200mm)以100mm为标准。连接图请参见操作说明。
尺寸标注
接触Armatec
安装
电源盒与接线盒安装在一起。检查螺纹尺寸和插入长度，必要时采用螺纹密封。在打开电源之前，电动墨盒可以朝向油箱的所有方向，但必须完全被流体覆盖。详细的安装说明请参见操作说明。
维修及备件
本产品免维护。
如何订购
| 效果(千瓦) |
安装容积(升)的油箱 |
在任何 |
| 3, 0 |
300 - 4000 |
8526年el3kw |
| 4、5 |
300 - 4000 |
8526年el4kw |
| 6日0 |
300 - 4000 |
8526年el6kw |
| 7、5 |
500 - 4000 |
8526年el7kw |
| 9日0 |
750 - 4000 |
8526年el9kw |
| 10日0 |
1000 - 4000 |
8526年el10kw |
