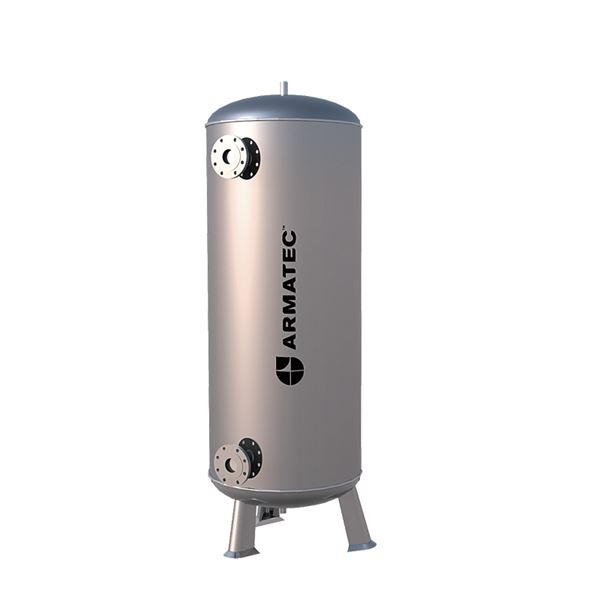

8524A的储罐

产品信息

主要的事实

维度范围 PN. 温度范围 材料
第300-4000 L. 6. -10ºC至+65ºC 不锈钢

范围

用于冷却系统的积累。最大限度。工作压力/温度6巴/ 55°C.

ama-text.

PLD.21冷库压力容器
8524A的蓄能器罐....具有体积....升,用于在不锈钢中积聚冷藏。用100mM聚氨酯隔离,表面涂有镀锌金属板。

质量保证

满足AFS 2016:1§8的要求,因此不应标记。

材料规格

1 杂志 300 + 500升:不锈钢EN 1.4521。(-10ºC至65ºC)
750-4000升:不锈钢EN 1.4301。(-50ºC至65ºC)
2 隔离 100mm聚氨酯+镀锌金属板。
3. 连接

2作为标准(螺纹或法兰)。

4. 温度计/换能器 3作为标准。

维度和重量

art.no. 体积 高度 直径 重量
毫米 毫米 公斤
在8524A300. 300 1850年 710. 120.
在8524A500. 500. 1850年 850. 170.
在8524A750 750. 2050. 950. 190
在8524A1000 1000 2100. 1050. 260.
在8524A1500 1500 2150. 1250. 320.
在8524A2000 2000年 2300 1400. 450.
在8524A3000 3000. 2450. 1600 550.
在8524A4000 4000. 2500 1800 690

功能和设计

隔离100mm聚氨酯无缝+涂层镀锌钢。

推荐的最低温度;+ 4°C。对于较低的温度,建议使用ARMAFLEX-insupation。

技术数据

艺术。不 在/ ut. TM值 通风/排水
在8524A300. DN 40. G½. G 1
在8524A500. DN 40. G½. G 1
在8524A750 DN 65. G½. G 1
在8524A1000 DN 65. G½. G 1
在8524A1500 DN 100. G½. G 1
在8524A2000 DN 125. G½. G 1
在8524A3000 DN 150. G½. G 1
在8524A4000 DN 200. G½. G 1

尺寸

联系Armatec。

配件和选择

根据需要更多连接,指定数字和维度。
层板和引导管。
ARMAFLEX隔离9mm,13mm,19mm,25mm,32mm。
其他设计压力PN 3,4,6,10巴。

安装

储罐设计成直接放在地板上。

维护和备件

如果蓄能器罐安装而不使用,则必须每周用水冲洗水。产品是免费维护的。

如何订购

体积(升) at-no. RSK-No.
300 8524A300. 6875510
500. 8524A500. 6875476.
750. 8524A750. 6875477
1000 8524A1000 6875478
1500 8524A1500. 6875479.
2000年 8524A2000 6875480
3000. 8524A3000 6875481
4000. 8524A4000 6875482
