冷却容器8303f

用于安装在高温下膨胀容器前的冷却容器。

维度范围 100 - 1000升
PN. 10/16
温度范围 0ºC到160ºC
材料

产品信息

主要的事实

维度范围 PN. 温度范围 材料

100-1000升

10/16 0°C至160°C

范围

为了保护膨胀容器的橡胶波纹管和压力维护设备免受过温,防止在开放膨胀容器中过热和沸腾。

质量保证

所有尺寸均符合AFS 2016:1,并且是CE标记的。

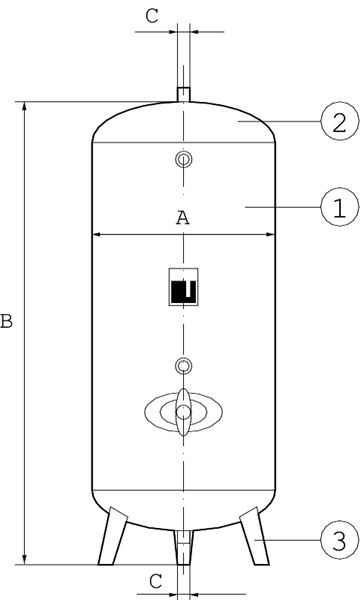

材料规格

1 披风 1.0425
2 Gables. 1.0425
3. 支持腿 1.0038
表面处理:外部涂层RAL 7038

尺寸8303f.

体积 100. 150. 200. 300 400 600 800 1000
一种 400 450. 450. 550. 640. 800 800 800
B. 1065. 1225. 1545. 1570. 1560. 1540. 1945年 2385
C G 2 G 2 G 2 G 2 G 2 G 2 G 2 G 2

维度8303F16

体积 100. 150. 200. 300 400 600 800 1000
一种 400 450. 450. 550. 640. 800 800 800
B. 1080. 1235. 1565. 1585. 1580. 1560. 1970年 2385
C G 2 G 2 G 2 G 2 G 2 G 2 G 2 G 2

功能和设计

该容器用作冷却器,以防止膨胀容器中的温度超过最高温度。利用较冷的液体比加温更重,其中发生分层。安装在膨胀船和压力维护单元面前。冷却容器体积必须是膨胀容器体积的至少20%。

技术信息

在8303f最大值。工作压力10 bar max。工作温度160°C。
在8303f16最大。16巴的工作压力和最大。工作温度160°C。

安装

容器应安装在系统和膨胀容器之间的管道中。这意味着来自系统的进入管应连接到顶部,输出管应连接到底部连接。

维护和备件

船舶的检验盖可以进行内部检查。

标记

船舶上显示卷数据,PN,材料,制造年,制造商名称和序列号

如何订购

卷(升) AT-NO(最多10巴) AT-NO(最多16巴)
100. 8303F100. 8303F16-100
150. 8303F150. 8303F16-150
200. 8303F200. 8303F16-200
300 8303F300. 8303F16-300.
400 8303F400. 8303F16-400.
600 8303F600. 8303F16-600.
800 8303F800. 8303F16-800.
1000 8303F1000. 8303F16-1000.
