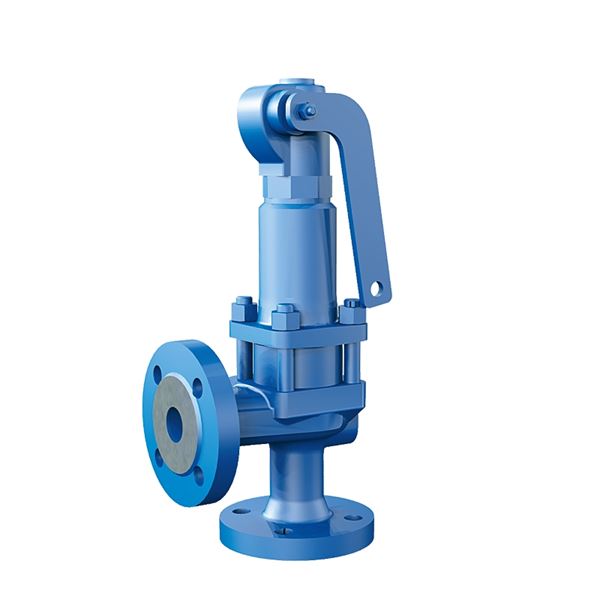

安全阀AT 4522, 4523, 4577, 4578

具有标准特性的安全阀。法兰连接。钢或不锈钢。软阀座或金属阀座阀瓣。DN15-150(不锈钢DN15-100)， PN16-40。不锈钢背压补偿波纹管。

尺寸范围 15 - 150
PN 16-40
温度范围 -270 + 450°C
材料 钢铁、不锈钢

变化

货号 基体材料 DN PN 设置压力(巴格) 量
在4522 钢 15 - 150 40/16 3-40 (16)
在4523 钢 15 - 150 40/16 3-40 (16)
在4577 不锈钢 15 - 100 40/16 3-40 (22)
在4578 不锈钢 15 - 100 40/16 3-40 (22)

产品信息

主要事实

尺寸范围 PN 温度范围 材料
DN 15 - 150 40 -85ºC ~ +450ºC 钢
DN 15 - 100 40 -270ºC ~ +400ºC 不锈钢

应用范围

用于保护装有液体、空气、气体和蒸汽的压力容器和管道系统的安全阀。当背压变化时，也可作为安全阀使用。采用背压补偿和密封不锈钢波纹管。

质量保证

经TÜV和其他几家分类机构批准。
符合ISO 4126的要求。
SS-EN 10204, 2型，3型证书和大多数船级局颁发的证书。
证书的类型必须在订购时指定。

ce标志
符合AFS 2016:1和2014/68/EU(压力设备指令)中IV类，流体组1和2的要求。

材料规格

4522 / 4523 4577 / 4578

1

 身体 1.0619 / SA 216 WCB 1.4408 / SA 351 CF8M
2 座位 1.4404/316 l 1.4404/316 l
3. 阀瓣 1.4122 /硬化不锈钢 1.4404/316 l
4 主轴 1.4404/316 l 1.4404/316 l
5 春天 1.1200, 1.8159, 1.7102 /弹簧钢 1.4310 /不锈钢
6 波纹管 ti 1.4571/316 ti 1.4571/316
阀盖垫片 1.4404/316 l 1.4404/316 l
7 指南 1.4104,1.0501,1.0570/铬或不锈钢 1.4404/316 l
衬套为指导 1.4104 tenifer /铬钢 -
8 阀盖 1.7040 /球墨铸铁Gr.60-40-18 1.4408、1.4404 /
Sa 351 cf8m, Sa 479 316l
9 弹簧板2个 1.0718 /钢 1.4404/316 l
10 调整螺钉 1.4104 PTFE/铬钢PTFE 1.4404聚四氟乙烯/ 316 l聚四氟乙烯
11 球 1.3541 /硬化不锈钢 1.4401/316
12 帽 l13 1.0718/12 1.4404/316 l
13 软密封 三元乙丙橡胶(D) 三元乙丙橡胶(D)
13 软密封 氯丁橡胶(K) 氯丁橡胶(K)
13 软密封 氟橡胶®(左) 氟橡胶®(左)

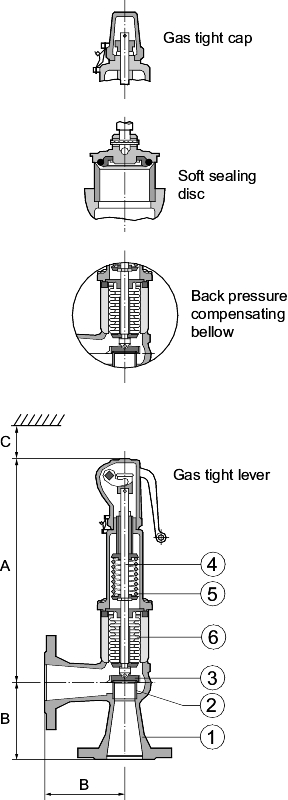

尺寸和重量

AT4522 4523
DN 15 20. 25 32 40 50 65 80 One hundred. 125 150
流直径 12 18 18 18 23 29 37 46 60 74 92
(4) 272 250 250 255 275 300 390 445 505 625 740
B 90 95 One hundred. 105 115 125 145 155 175 200 225
C 150 150 150 200 200 250 250 300 350 400 450
重量 6、3 6、4 6、4 8、4 9日,6 13 16 21日6 35、6 52岁的1 78年,4
测量单位为mm，重量单位为kg。(4)=带气密提升装置

尺寸和重量

在4577年,4578年
DN 15 20. 25 32 40 50 65 80 One hundred.
流直径 12 18 18 18 23 29 37 46 60
(4) 272 250 250 255 275 300 390 445 505
B 90 95 One hundred. 105 115 125 145 155 175
C 150 150 150 200 200 250 250 300 350
重量 6、3 6、4 6、4 8、4 9日,6 13 16 21日6 35、6
测量单位为mm，重量单位为kg。(2)=带气密帽(4)=带气密提升装置

功能和设计

弹簧加载和直接作用式安全阀，标准特性，不锈钢波纹管。波纹管可以补偿背压力的变化，最高可达设定压力的35%左右。此外，波纹管保护运动部件免受污垢、腐蚀和温度的影响。如果可能，应使用软密封阀瓣，因为它具有更好的密封性，而且更容易修复。


技术信息

超压
当超压超过设定压力(最大10%)时，安全阀完全开启。
对于设定压力低于1,0bar，超压为设定压力+ 0,1bar。
如果要求降低超压，请与Armatec联系。


排污

排污

排污

蒸汽/空气/气体: 在设置压力≥3,0bar时最大10%
在设置压力< 3,0bar时最大0,3bar
液体: 在设置压力≥3,0bar时最大20%
最大0,6 bar在设置压力< 3,0 bar

如果需要降低排放压力，请与Armatec联系

压力和温度

4522 / 4523 4577 / 4578
设定压力 Temp。 设定压力, Temp。
max。 -85°C到 max。 -270°C到
DN 酒吧 + 450°C 酒吧 + 400°C
15 40 40
20. 40 40
25 40 40
32 40 40
40 40 40
50 40 40
65 40 26
80 35 25
One hundred. 30. 22
125 32 -
150 16 -
压力和温度根据每个阀门材料的应用标准。
温度超过200℃时oC温度必须按顺序指定，以便使用高温弹簧。
如果需要其他温度和压力限制，请联系Armatec。

软密封

温度范围软密封安全阀;在4523和4578
o形环 氯丁橡胶(CR) K -40°C至+100°C，例如制冷剂
乙烯(EPDM) D -45°C至+150°C，如热水和低温蒸汽
Viton (FPM) L -20°C至+180°C，如油和空气

额外的信息

可以根据请求执行基于提交数据的分级。
请注明:流体，密度(对于液体)，容量/功率，最高温度和设定压力
Bar表示Bar gauge: Bar (ö)， Bar (g)， Bar (e)， atö或kg/cm2(如果没有其他说明的话)。
Nm3/h表示“自由”容量空气/气体(N=正常)，如果没有其他说明，则等于m3/h。

蒸汽/气体排放系数αd D/G
DN15金属对金属:0,62
DN15软密封:0,59
DN20: 0, 29岁
38岁的dn25 - 150: 0

放电液系数αd F
DN15金属对金属:0,48
DN15软密封:0,47
DN20: 0, 19
dn25 - 150: 0, 25岁


流量直径，看尺寸和重量．

上浆DN15-50

DN 15 15 20. 25 + 32 40 50
座位 满足。12毫米 软12毫米 18毫米 18毫米 23毫米 29毫米

Pset
酒吧 蒸汽 空气 水 蒸汽 空气 水 蒸汽 空气 水 蒸汽 空气 水 蒸汽 空气 水 蒸汽 空气 水
0, 2 36 43 1678 35 41 1633 1 1 1500 32 38 1967 53 63 3211 84 99 5111
0、5 57 70 2378 54 66 2333 32 39 2111 68 84 2789 111 137 4544 177 217 7233
1 81 102 3222 77 97 3156 72 90 2867 106 133 3767 173 218 6156 277 347 9789
2 128 163 4556 121 156 4467 133 170 4056 178 227 5333 290 370 8711 461 588 13889
3. 172 221 5578 163 210 5467 184 237 4967 240 309 6533 392 504 10667 624 802 17000
4 214 278 6433 203 264 6300 233 301 5733 306 396 7544 499 646 12333 793 1026 19556
5 257 333 7200 - 317 7056 279 363 6411 366 476 5100 598 777 13778 950 1233 21889
6 299 390 7878 - 370 7722 326 424 7022 426 556 9233 696 908 15111 1106 1433 24000
7 341 447 8511 - 424 8344 371 486 7578 486 637 9978 793 1039 16333 1256 1644 25889
8 383 503 9100 - 478 8922 417 547 8111 546 717 10667 891 1167 17444 1411 1856 27667
9 426 560 9656 - 532 9467 462 609 8600 606 798 11333 989 1300 18444 1567 2067 29333
10 467 617 10178 - 586 9978 508 670 9067 666 878 11889 1087 1433 19444 1722 2278 31000
12 551 729 11111 - 692 10889 599 793 9922 784 1039 13111 1278 1689 21333 2033 2689 33889
14 634 842 12000 - 800 11778 690 916 10722 904 1189 14111 1467 1956 23000 2344 3111 36667
16 718 954 12889 - 907 12667 781 1039 11444 1023 1356 15111 1667 2211 24667 2656 3522 39111
18 802 1068 13667 - 1014 13444 872 1156 12111 1133 1511 16000 1856 2478 26111 2967 3944 41556
20. 887 1178 14444 - 1122 14111 963 1278 12778 1256 1678 16889 2056 2744 27556 3278 4367 43778
22 971 1289 15111 - 1222 14778 1056 1400 13444 1378 1833 17667 2256 3000 28889 3589 4778 45889
24 1056 1400 15778 - 1333 15444 1144 1522 14000 1500 2000 18444 2444 3267 30111 3900 5200 48000
26 1133 1511 16444 - 1433 16111 1233 1644 14667 1622 2156 19222 2644 3533 31444 4211 5611 49889
28 1222 1622 17000 - 1544 16667 1322 1767 15111 1744 2322 20000 2844 3789 32556 4522 6033 51778
30. 1300 1744 17667 - 1656 17333 1422 1889 15667 1867 2478 20667 3044 4056 33667 4844 6456 53556
32 1389 1856 18222 - 1767 17889 1511 2011 16222 1989 2644 21333 3244 4322 34778 5156 6867 55333
34 - 1967 18778 - 1867 18444 - 2133 16667 - 2800 22000 - 4578 35889 - 7289 57111
36 - 2078 19333 - 1978 19000 - 2267 17222 - 2967 22667 - 4844 36889 - 7700 58778
38 - 2189 19889 - 2078 19444 - 2389 17667 - 3122 23222 - 5111 38000 - 8122 60333
40 - 2300 20333 - 2189 19889 - 2511 18111 - 3289 23889 - 5367 38889 - 8544 61889
Pset =设定压力
根据应用的标准，上述值应与安全系数(0,9)相乘。
饱和蒸汽(kg/h)。空气在Nm3/h(自由空气)在0ºC和大气压1013 mbar(a)。水在kg/h在20ºC。
给定超压为设定压力的10%时的容量。
请与Armatec联系，以便与其他流体进行上浆。

上浆dn65 - 150

DN 65 80 One hundred. 125 150
座位 37毫米 46毫米 60毫米 74毫米 92毫米
Pset
酒吧 蒸汽 空气 水 蒸汽 空气 水 蒸汽 空气 水 蒸汽 空气 水 蒸汽 空气 水
0, 2 137 162 8322 211 250 12889 359 426 21889 547 647 33333 844 1001 51444
0，5 288 353 11778 446 546 18222 758 929 30889 1144 1411 47111 1778 2178 72778
1 450 564 15889 694 873 24667 1178 1478 41889 1789 2256 63778 2778 3489 98556
2 751 957 22556 1156 1478 34778 1967 2511 59222 3000 3822 90111 4644 5911 138889
3. 1016 1300 27556 1567 2011 42667 2667 3422 72556 4056 5211 110333 6278 8067 171111
4 1289 1667 31889 1989 2578 49222 3389 3422 83778 5156 6667 127778 7978 10311 196667
5 1544 2000 35667 2389 3100 55111 4056 4389 93667 6178 8033 142222 9556 12333 220000
6 1800 2344 39000 2778 3622 60333 4733 5278 102667 7200 9389 155556 11111 14444 241111
7 2044 2689 42111 3167 4156 65111 5400 6178 110889 8211 10756 168889 12667 16556 261111
8 2300 3022 45111 3556 4678 69667 6056 7067 118889 9222 12111 180000 14222 18667 278889
9 2556 3367 47778 3944 5200 73889 6722 7967 125556 10233 13444 191111 15778 20778 295556
10 2811 3700 50333 4344 5733 77889 7389 8856 132222 11222 14778 201111 17333 22889 311111
12 3311 4389 55222 5122 6778 85333 8711 9744 145556 13222 17556 221111 20444 27111 341111
14 4322 5067 59667 5900 7833 92111 10044 11444 156667 15222 20222 238889 23556 31333 368889
16 4822 5744 63778 6678 8878 98556 11333 13222 167778 17222 23000 254444 26667 35444 394444
18 5333 6422 67556 7456 9933 104444 12667 15111 177778 19222 25667 270000 29889 40222 417778
20. 5844 7100 71222 8244 10989 110111 14000 16889 187778 21333 28333 285556 - - -
22 6344 7789 74778 9033 12000 115556 15333 18667 196667 23333 31111 298889 - - -
24 6856 8467 78000 9811 13000 121111 16667 20444 205556 25333 33778 312222 - - -
26 7367 9144 81222 10600 14111 125556 18000 22222 213333 - - - - - -
38 7889 9822 84333 11333 15111 130000 19333 24000 222222 - - - - - -
30. 8400 10500 87222 12111 16222 134444 20667 25778 230000 - - - - - -
32 - 11111 90111 12889 17222 138889 22000 29333 236667 - - - - - -
34 - 11778 92889 - 18333 143333 - 31667 244444 - - - - - -
36 - - - - 19667 147778 - 33444 251111 - - - - - -
38 - - - - 20667 152222 - - - - - - - - -
40 - - - - 21778 155556 - - - - - - - - -
Pset =设定压力
根据应用的标准，上述值应与安全系数(0,9)相乘。
饱和蒸汽(kg/h)。空气在Nm3/h(自由空气)在0ºC和大气压1013 mbar(a)。水在kg/h在20ºC。
给定超压为设定压力的10%时的容量。
请与Armatec联系，以便与其他流体进行上浆。

配件和选项

测试堵头是否堵塞安全阀
电梯制动器
Kalrez软密封o形环(FFKM)，温度范围0-250℃oC。
加热套。

安装

连接 法兰钻孔acc。来
4522 / 4523 4577 / 4578
入口 Din en 1092-1, pn40 Din en 1092-1, pn40
出口 Din en 1092-1, pn40 Din en 1092-1, pn40

请参阅单独的安装说明。这种阀门应该将阀帽安装在垂直位置。不锈钢波纹管有排水管道连接或泄漏检测管道连接(可以显示波纹管是否损坏)。拆卸已安装的保护插头，并在现场用适当的设备更换。

维修及备件

请参阅单独的安装和维护说明。

标记

制造商，Armatec产品编号，DN, PN, ce标记，材料和箭头显示流向。
TÜV批准标签，制造商编号。433安装在身体上。
设定压力冲孔在出口法兰和TÜV认可标签上。

如何订购

金属阀座不锈钢波纹管安全阀
示例:4522-4-5,0-25
在4522 －4 5、0 -25年
Fig.没有 设计 设置压力(巴格) DN
4522 =钢 2 =不透气帽

4577 =不锈钢 -4=气密提升装置

如何在4523订餐

不锈钢波纹管软阀座安全阀
Exempel: 0-25 d4-5 4523号
在4523 D 4 5、0 -25年
Fig.no。 o形环 设计 设置压力(巴格) DN
4523 =钢 D =三元乙丙橡胶 2 =不透气帽

4578 =不锈钢 L =氟橡胶 4=气密提升装置
K =氯丁橡胶
N =腈
