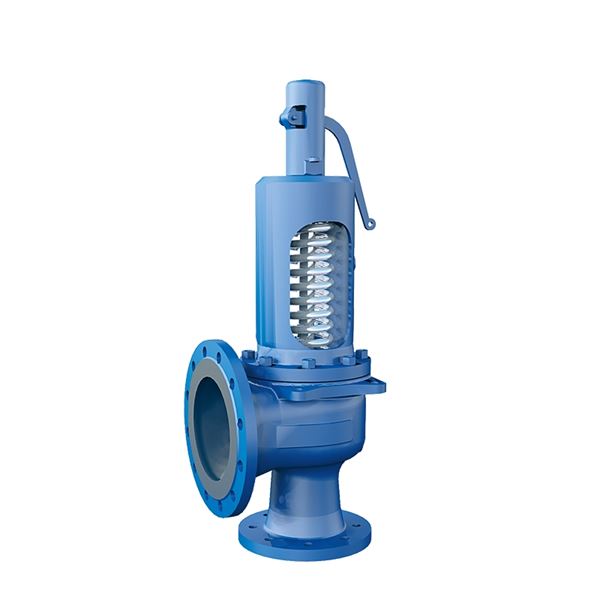

安全阀AT 4550

全升降式安全阀。法兰连接。球墨铸铁或钢。金属阀座阀瓣。DN20/40-200/300 PN16-40。

尺寸范围 DN 20 - 200
PN 40
温度范围 -85°C至+450°C
材料 球墨铸铁、钢

变化

货号 基体材料 DN PN 设置压力(巴格)
在4550 20 - 200 40/25 第1 - 40 0,(25)

产品信息

主要事实

尺寸范围 PN 温度范围 材料
DN 25 - 100 40 -60°C至+350°C 球墨铸铁
DN 200 25 -60°C至+350°C 球墨铸铁
DN 20 - 150 40 -85°C至+450°C
DN 200 25 -85°C至+450°C

应用范围

蒸汽安全阀。
不适用于溢流阀。
dn125和150不适用于球墨铸铁。请选择带关闭阀帽的AT 4541(参阅单独的说明书)。

质量保证

经TÜV和其他几家分类机构批准。
符合ISO 4126的要求。
SS-EN 10204, 2型,3型证书和大多数船级局颁发的证书。
证书的类型必须在订购时指定。

ce标志
符合AFS 2016:1和2014/68/EU(压力设备指令)中IV类,流体组1和2的要求。

材料规格

1 身体 0.7043/球墨铸铁Gr.60-40-18。1.0619 / SA 216 WCB /钢
2 座位 1.4404/316 l
3. 阀瓣 1.4122 /硬化不锈钢
4 主轴 1.4021/420
5 春天 1.1200、1.8159、1.7102/碳钢
5 春天(临时> 200oC) 1.4310 /不锈钢
6 指南 1.4104 tenifer/铬钢tenifer
7 莎·博内特 0.7040, 0.7043, 1.0619/球墨铸铁Gr.60-40-18, SA 216 WCB/钢
8 弹簧板2个 1.0718 /钢
9 调整螺钉 1.4104 PTFE/铬钢PTFE
10 1.3541 /硬化不锈钢
11 起重装置(3) 1.0718, 0.7043/12L13或Gr.60-40-18

尺寸和重量

DN入口 20. 25 32 40 50 65 80 One hundred. 125 150 200
DN出口 40 40 50 65 80 One hundred. 125 150 200 250 300
流直径 18 23 29 37 46 60 74 92 98 125 165
一个 219 234 331 372 419 529 606 663 663 798 1090
*一个与波纹管 252 273 373 410 465 599 665 719 719 856 1090
B 95 One hundred. 110 115 120 140 160 180 200 225 300
C 85 105 115 140 150 170 195 220 250 285 290
D 150 150 200 250 300 350 400 450 450 450 700
重量 9 9 12 16 22 32 56 75 85 131 285
*重量与波纹管 9日4 10 13 17 24 36 60 83 93 142 289
尺寸(mm),重量(kg)。
*对于带有波纹管和气密阀帽的阀门,请参阅单独的表AT4547, 4548

功能和设计

弹簧加载的直接作用式蒸汽安全阀,具有全提升开启特性。
由于阀盖开启,不适用于液体和气体。开启阀盖的作用是使热蒸汽排出的泉水通风和冷却。
带开式提升装置,手动测试。
金属阀座阀瓣。

技术信息

压力增加
当超压超过设定压力(最大5%)时,安全阀处于全开状态。
对于设定压力低于1,0bar,超压为设定压力+ 0,1bar。
如果要求降低超压,请与Armatec联系。


排污

排污

排污

蒸汽: 在设定压力下最大10% > 3,0 barg
在设定压力≤3,0bar时最大0,3bar
如果需要较低的排放压力,请与Armatec联系。

压力和温度

AT 4550GGG(球墨铸铁) 在4550年(钢)
设置压力最大。 Temp。 设置压力最大。 Temp。
DN 酒吧 -60°C + 350°C 酒吧 -85°C + 450°C
20. 29 32
25 29 32
32 29 32
40 29 32
50 29 32
65 29 32
80 29 32
One hundred. 29 32
125 16 28
150 16 17 (25)
200 20 (25) 20 (25)

压力和温度根据每个阀门材料的应用标准。
对于带有特殊弹簧的阀门,在辅助位置设置压力。温度超过200℃时oC温度必须按顺序指定,以便使用高温弹簧。
如果需要其他温度和压力限制,请联系Armatec。

软密封

AT 4550是一种金属阀座阀门。
如果要求使用软密封阀门,请参阅单独的说明书,AT 4542/4545/4581。

额外的信息

可以根据请求执行基于提交数据的分级。
请注明:容量/功率,最高温度(过热温度)和设定压力。
对于蒸汽以外的流体,请参阅单独的小册子系列AT 4541。
Bar表示Bar gauge: Bar (ö), Bar (g), Bar (e), atö或kg/cm2(如果没有其他说明的话)。

蒸汽/气体性能系数,αd D/G
0、7

性能液体系数αd F
0, 45

流量直径(Do)见表尺寸和重量。

上浆dn20 - 100

DN 20. 25 32 40 50 65 80 One hundred.
座位 18毫米 23毫米 29毫米 37毫米 46毫米 60毫米 74毫米 92毫米
Pset

酒吧

蒸汽 蒸汽 蒸汽 蒸汽 蒸汽 蒸汽 蒸汽 蒸汽
0, 2 93 152 241 393 608 1033 1567 2422
0,5 144 236 374 610 943 1600 2433 3767
1 210 342 544 887 1367 2322 3544 5478
2 336 548 870 1411 2189 3722 5667 8756
3. 451 737 1167 1900 2944 5011 7622 11778
4 563 919 1456 2378 3667 6244 9511 14667
5 674 1100 1744 2844 4400 7489 11333 17556
6 784 1278 2033 3311 5122 8711 13222 20444
7 896 1456 2322 3778 5844 9944 15111 23333
8 1006 1633 2600 4244 6567 11111 16889 26222
9 1111 1811 2889 4711 7278 12333 18778 29111
10 1222 2000 3178 5178 8000 13556 20667 32000
12 1440 2356 3744 6100 9433 16000 24333 37667
14 1656 2711 4322 7033 10867 18444 28111 43444
16 1878 3078 4889 7967 12222 20889 31778 49222
18 2100 3433 5456 8889 13667 23333 35556 55000
20. 2322 3789 6033 9822 15111 25778 39222 60667
22 2544 4156 6611 10756 16556 28222 43000 66556
24 2767 4522 7189 11667 18000 30778 46778 72333
26 2989 4878 7767 12556 19444 33222 50556 78222
28 3211 5244 8344 13556 21000 35667 54333 84000
30. 3433 5611 8922 14444 22444 38222 58111 89889
32 3656 5978 9511 15444 23889 40667 61889 95778
Pset =设定压力
根据应用的标准,上述值应与安全系数(0,9)相乘。
饱和蒸汽(kg/h)。
给定超压为设定压力的10%时的容量。
请与Armatec联系,以便与其他流体进行上浆。

上浆dn125 - 200

DN 125 150 200
座位 98毫米 125毫米 165毫米
Pset
酒吧 蒸汽 蒸汽 蒸汽
0, 2 2756 4478 7811
0,5 4278 6956 12111
1 6211 10111 17555
2 9933 16111 28111
3. 13333 21667 37889
4 16667 27111 47222
5 19889 32444 56555
6 23222 37778 65889
7 26444 43111 75222
8 29778 48444 84444
9 33000 53778 93667
10 36222 59000 102889
12 42778 69667 121111
14 49333 80222 138889
16 55889 90889 157778
18 62333 101556 176667
20. 68889 111111 195555
22 75444 123333 214444
24 82111 133333 232222

Pset =设定压力
根据应用的标准,上述值应与安全系数(0,9)相乘。
饱和蒸汽(kg/h)。
给定超压为设定压力的10%时的容量。
请与Armatec联系,以便与其他流体进行上浆。

对于更大的DN和/或更高的容量,请参阅单独的产品数据表AT 4543-4580, DN 200-400。

配件和选项

测试堵头是否堵塞安全阀
电梯制动器
法兰钻孔acc。ANSI。
背压补偿波纹管,见单独的说明书AT 4547。
关闭阀帽,软密封阀瓣或不锈钢安全阀,请参阅单独的说明书系列AT 4541。
补充加载系统,见AT4505。

安装

连接 法兰钻孔acc。来
AT 4550GGG(球墨铸铁)
进口/出口 Dn25-80: din en 1092-1, pn40 / din en 1092-1, pn16
Dn 100-150: din en 1092-1, pn16 / din en 1092-1, pn16
Dn 200: din en 1092-1, pn25 / din en 1092-1, pn10
请参阅单独的安装和维护说明。请参阅单独的安装和维护说明。

安装4550

连接 法兰钻孔acc。来
在4550年(钢)
进口/出口 Dn20-130: din en 1092-1, pn40 / din en 1092-1, pn16
Dn200: din en 1092-1, pn25 / din en 1092-1, pn16
请参阅单独的安装说明。这种阀门应该将阀帽安装在垂直位置。

维修及备件

请参阅单独的安装和维护说明。

标记

制造商,Armatec产品编号,DN, PN, ce标记,材料和箭头显示流向。
TÜV批准标签,制造商编号。442安装在阀体上。
设定压力冲孔在出口法兰和TÜV认可标签上。

如何订购

开启阀帽的金属阀座安全阀
示例:4550-3-18,0-25
在4550 3 -18年0 -25年
Fig. nr。 设计 设置压力(巴格) DN
在4550 ggg =球墨铸铁 3 =开放的起重装置

开启升降装置和波纹管

4550 =“斯太尔 -2=瓶盖(无提升装置)
V2=盖子(无提升装置)和波纹管
