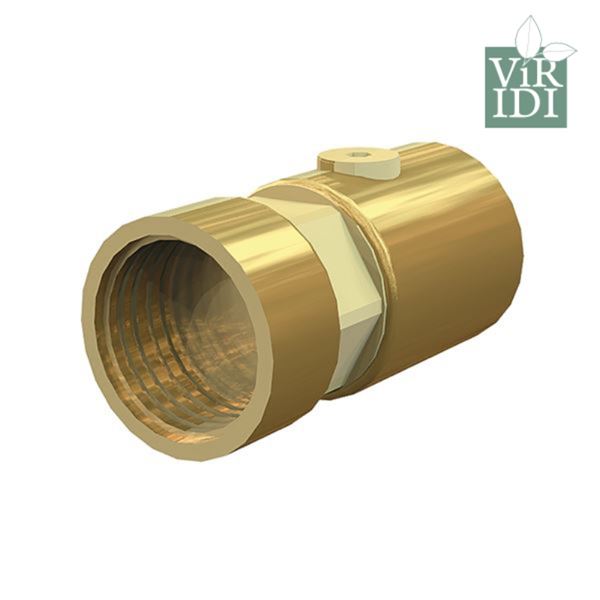

Återströmningsskydd AT 1159A Viridi

Anvandningsomrade

För att skydda dricksvattensystemet internet och externt mot hävertåterströmning och övertrycksåterströmning。Skyddstäckning för vätska category 1-2。
Återströmningsskyddet är av typ EA i enlighet med SS-EN 1717。

AMA-text

PSG.262 Återströmningsskydd med backventil
Backventil, kontrollerbar, i blyfrmässing CW724R ECOBRASS。

Detaljforteckning

马特och vikt

Funktion och konstruktion

文特伦哈fjäderbelastad kägla, vilket medför att den kan installeras i valfritt inbyggnadsläge, samt att den stänger innan mediaströmmen vänder。

För att backventilen AT 1159A skall upppfylla kravet enlight SS-EN1717 som skyddsmodul typ EA, måste alltid en avstängningsventil vara monterad strax före backventilen。Detta är nödvändigt för att kontroll skall vara möjlig att genomföra。
Använd den kompletta modulen AT 1159AXXM för att upppfylla kravet som komplett skyddsmodul。

Backventilen tillhör typ EA och ger skyddstäckning för vätska t.o.m. kategori 2。文提伦哈ett utlopp uppströms, vilket är försett med propp。Utloppet används för att kontrolera backventilens funktion och täthet。

Tillbehor och变体

Vid behov av större dimm . väljs Kontrollerbar backventil AT 1159AXXF。Backventilerna är i utförande med fläns DN 65-250。För att denna backventil skall upfylla kravet enligt SS-EN1717 som skyddsmodul typ EA, måste alltid en avstängningsventil vara monterad strax före backventilen。我utförande som komplett skyddsmodul är samtliga ingående komponenter I blyfri mässing, AT 1159AXX, AT 3701-XX, AT 5461RXXBF。

Markning

法布里kat，材料，尺寸pil som visar flödesriktning。

Bestallningsnyckel
