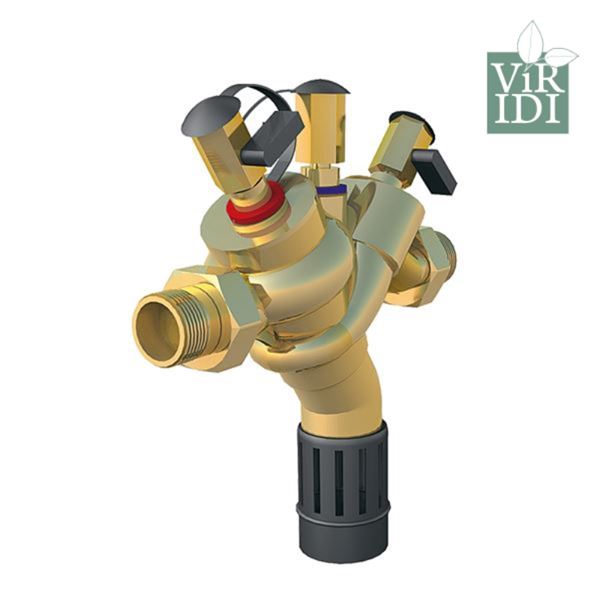

Återströmningsskydd在1168c viridi

Användningsområde.

ÅterströmningskyddAnvändsFöratSkydddaTappVattensystemInternt Och Externt MOTHävertåterströmningochÖvertrycksåterströmning。SkyddtäckningFörVätskaTOMkategori 4.Återströmningskyddetärav typ ba i扩展Med Ss-Zh 1717.在1168C Har Integerat Smutsfilter OchÄRDärförMycketLämpligtVidKOMPAKTA安装师。skyddsdonetärtillverkat iblyfrimässing。

AMA-text

PSG.260 Sammansatta aterstromningsskydd
Aterstromningsskydd在1168 cxxm(DN=XX)， Skyddsmodul komplett bestående av skyddsdon typ BA med dubbla backventiler och mellanlig甘德tryckstyrd kamamare med dränering, integrerat smutsfilter, in- och utloppsventiler。PN10 i gängat utförande。För max skyddstäckning av vätskekategori 4 enlight SS-EN 1717。Återströmningsskydd I blyfri mässing。

Kvalitetssakring

Överensstämmelse医学SS-EN 1717。
DIN/DVGW typgodkännande nr. DW-6305 BN 0290。

detaljförteckning

		1168C
1	hus	集结,blyfri
2	横透	Syntet, rostfritt
3.	横透	Syntet, rostfritt
4.	Kontrollventiler, hylsor	集结,blyfri
	Membran，Tätningar.	epdm.

måttoch vikt.

1168C	一种	B.	C	Anslutning	Vikt	byggglängd
Anslutning				Dränering.	不	modul *
G 1/2（DN 15）	195	143.	88	50.	1，6	275.
G 3/4（DN 20）	208	143.	88	50.	1, 8	300
G 1（DN 25）	247.	174.	103	50.	2、8	352.
g1 1/4 (dn 32)	272.	174.	103	50.	3, 3	390.
g1 1/2 (dn40)	322	217	126.	70	5,9.	455
g2 (dn50)	348	217	126.	70	7、2	500

Funktion och konstruktion

Återströmningsskydd typ BA täcker riskerna t o m vätskekategori 4 vid inkoppling av tappvatten, dvs。”Vätska som medför hälsorisk genom närvaro av ett eller flera giftiga eller mycket giftiga ämnen eller ett eller flera radioaktiva, mutagena eller cancerogena ämnen“。

Skyddsdonet har dubbla backventiler och mellanliggande kammare meddränering（Dränersingsventilenärkombinerad我en insate med inloppsbackventilen）。Skyddsdonen arbetarmed tre olika tryckzoner。Trycket I Zon1ÄrHögreäniZon2，VILCHEÄRHÖGREÄNIZON 3.ENDRÄNERINGSVENTILÄRANSLUTENI ZON 2OCHÖPPNASNÄRTRYCKSKILLNADEN MELLAN ZON 1 OCH ZON 2跌幅到0,14岁。Vattnet我Zon 2dräneras直到atmosfären。Påsåvisförhindrashävert-ellerÖvertrycksåterströmning直到systemet。

Återströmningsskyddet skall installeras som komplett skyddsmodul。我是skyddsmodulen ingår ett skyddsdon typ BA ihop med ett integrerat smutsfilter。För in- och utloppet ingår avstängningsventiler。Det är ett absolut krav på att återströmningsskyddet blir installerat som skyddsmodul。

安装

Beaktaföljande安装斐兰·斯科特·诺格兰人。

•Ett återströmningsskydd får aldrig installeras ensamt (skyddsdon) utan skall alltid installeras som en skyddsmodul för att en kontroll skall vara möjlig enligt standard den SS-EN 1717。安装请访问skyddsmodul医疗två avstängningsventiler som sitter placerade på varsin sida om skyddsdonet。Dessa behövs vid underhåll av enheten。Ett smutsfilter måste installeras mellan avstängningsventilen på uppströmssidan (inloppssidan) och återströmningsskyddet (för 1168C är smutsfiltret integrerat)。我的朋友，我的朋友，我的朋友，我的朋友，我的朋友för dränering。

•SkyddsModulen Skall InstallerasPålämplig平台I Dricksvatteninstallationen，SånäradenpottielabusthällanMomMöjligt。

•Skyddsmodulen skall monteras horisontellt med dräneringsöppningen nedåt。

•SäkerställAttFlödespilenÖverrensstämmerMedFlödesriktningen。

•Skyddsmodulen får inte installeras där översvämning kan befaras。

•SkyddsModulen Skall Installeras i Ventilerad Omgiving（EJFörorenadLuft）。

•天空没有霜降，温度为höga。

•AllaÅterströmningsskyddkommer vidnågottillfälleatränera。dräneringsventilensutlopp ansluts med elt luftgap till到avlopp med samma dimension somÅterströmningskyddetsrörhållare。在Måttoch viktståranslutningsdimensionsenförstebanddsdonetsdräneringandivet。

•Avloppet skall haacacitet förmår att ta emot dräneringsflödet。

•Skyddsmodulen kan endast installeras för förväntade återflöden som inte överskrider donets dräneringskapacitet。

•Skyddsmodulen skall monteras så att den ej belastas av yttre drag- eller tryckkrafter。

•SkyddsModulen SkallVaraLättåtkomligtochBörMonterasMellan0.5直到1,5MÖVERGOLVETFöratunderlättakontroll och服务。

•安装时机H-MÅTT愤怒Det MinstaFriaMåttetPåUtrymmeÖverSkyddetSomErfordrasFörliLegängLighetFörServiceOchEnkelÅtkomstAvTryckmätsuttagenPåSkyddsdonetsOvansida。H-MÅTTETÄRSTANDDSMODULENSTotalaHöjd。

•Tappställen after återströmningsskyddet skall märkas med“EJ DRICKSVATTEN”för att förhindra konsumtion av DRICKSVATTEN i kontaminerad zon。Iakttag Magnetventil eller en snabbstängade ventil före eller efter återströmningsskyddet eller en klen rördragning i samband med lång sträckning kan skapa obalans i systemet med tryckslag som följd。额外的反向安装före eller在återströmningsskyddet kan eventuellt消除一个问题。安装后görs en funktionskontroll。Fastighetsansvarig har anmälningsplikt till vattenleverantören vid inkoppling av återströmningsskydd typ BA。

Underhall och reservdelar

otillräckligteller felaktigtunderhållav en tappvattenstallation，insluseralÅterströmningsskydd，kan重组ienförsämradtappvattenkvalitet。Regelbunden（Årligt）UnderHÅLLAV SkyddsModulenSkallDärförGenomförasFörföllaSkyddensLångsiktigafunktion。DettaÄRETTKRAV恩格特StandardenSS-EN1717.DenÅrligaKontrollenSkallUtförasAvförändamåletutbildad och av Armatec AbGodkändkontrollant。

FörAllaInclianteradeÅterströmningskyddAV Typ Ba SkallÅrligakontrollrutinerupprättasoch kontrollrapportinsändastotillvattenleverantören。

Armatecs servicetekniker är specellt utbildade och certifierade för reparation och servicekontroll av återströmningsskydd。Vi您可以使用utföra服务控制，直到滞后för erforderlig rapportering sker。

Se bruksanvisning för reservdelslista。

Markning

法布里凯特，DN, PN, flödespil, tillverkare och tillverkningsnummer。
Separat kontrollmarkbricka。

Beställningsnyckel.

m = komplett skyddsmodul
Storlek	AT-NR.	RSK-NR.
G 1/2（DN 15）	1168年c15m	5045418
G 3/4（DN 20）	1168年c20m	5045419
G 1（DN 25）	1168C25M.	5045420
g1 1/4 (dn 32)	1168年c32m	5045421
g1 1/2 (dn40)	1168年c40m	5045423
g2 (dn50)	1168C50M	5045424

Beställningsnyckel.

endast skyddsdon.
Storlek	AT-NR.
G 1/2（DN 15）	1168年c15
G 3/4（DN 20）	1168年甜
G 1（DN 25）	1168这件
g1 1/4 (dn 32)	1168 c32
g1 1/2 (dn40)	1168年c40
g2 (dn50)	1168网
