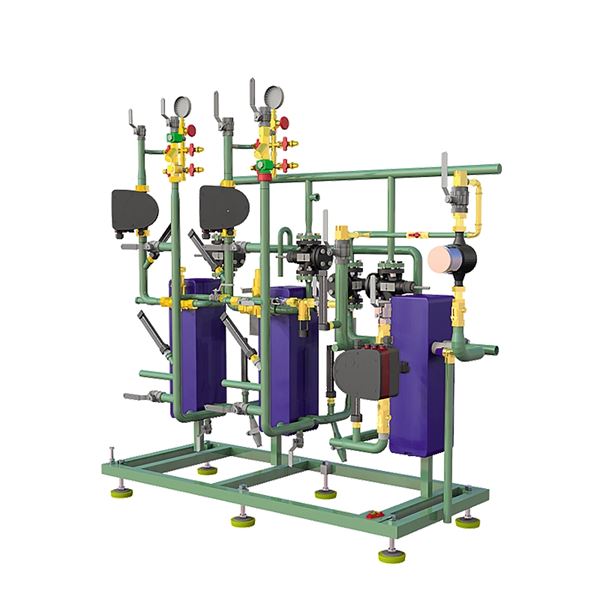

Fjärrvärmecentral Maxi Flex AT 8472

Anvandningsomrade

Fjärrvärmecentral för tappvarmattenberedning och uppvärmning av flerfamiljshus och kommersiella fasheter。AT 8472 är anpassad för anslutning till fjärrvärmesystem och kan fås med växlare för tappvarmavatten，散热器，通风samt markvärme。

Fjärrvärmecentral med 2-stegs-koppling är lämplig för fastigheter med större antal lägenheter och större tappvattenförbrukning samt för fastigheter med högre温度散热器系统。En tumregel kan sägas att när den totala anslutningseffekten överstiger 1 MW (för ett bostadshus) är 2-stegskoppling att föredra。

AMA-text

PJB.0 * Sammansatta varmevaxlarenheter
Kundanpassad prefabricerad värmeväxlarenhet AT 8472 med 2-stegskoppling, indirekt kopplad med lödda värmeväxlare。AT 8472 levereras med styr- och reglerutrustning, pumpar och armatrer på primärsidan och sekundärsidan enl kundkrav。
Enheten är utförd och märkt enlight AFS 2016:1

Kvalitetssakring

Värmeväxlare tillverkas under egenkontroll i enlighet med Tryckkärlsdirektivet (PED) 2014/68/EU。Sammanbyggnaden av växlarenheten sker enlight Arbetsmiljöverketsföreskrift AFS 2016:1

Styrsystem

电话:8472 kan utrustas med styrsystem om kund så önskar。Reglercentral EC Heat, AT 8494A， är Armatecs standardcentral。För mer information se separate at producktblad。

Vi kan även leverera med komplett apparatskåp med DUC lösningar av fabrikat Erab, Siemens, KTC, TAC och Regin。

Vid leverans utan styrsystem är prefabeneheten utrustad med styrventiler och givaranslutningar enl kundens önskemål。

Fjärrvärmecentralen är förberedd för el-anslutning 230/400/50Hz 10A。

Funktion och konstruktion

Fjärrvärmeundercentral med 2-stegs-koppling möjliggör bra avkylning av fjärrvärmereturvatten, vilket innebär maximalt utnyttjande av tillförd energi och låga driftkostnader。

Fjärrvärme värmer vatten för värmekretsen i radiatorväxlaren 3 med hjälp av styrventilen 2.1 och givaren 3.1 i radiatorkretsen。Fjärrvärmereturen förvärmer inkommande tappkallvatten i förvärmningsväxlaren 6b。Uppvärmning till önskad temperatur på utgående varmvatten sker i eftervärmningsväxlaren 6a med hjälp av givaren i utgående varmvattenledning 6.1 och styrventilen i primärkretsen 5.1。

För effekter up till 300 kW levereras för- och eftervärmningsväxlarna sammanbyggda i en 2-stegs växlaren。Vid större effekter eller Vid stora fjärrvärmereturflöden består tappvarmvattenkretsen av en större förvärmnings- och en mindre eftervärmningsväxlare。

Detaljforteckning

Komponentlista
Fjarrvarmekrets	Tappvarmvattenkrets	Radiatorkrets
1.1 Avstangningsventil - tillval	6.1 Temperaturgivare VV1-GT1	3.1 Temperaturgivare VS1-GT1 2
1.2过滤	6.2 Termometer	3.2 Termometer
1.3 3-punkts压力计，0-25 bar	6.3 Avstangningsventil	3.3泵VS1
1.4 Termometer	6.4 Påfyllning värmekretsen, skyddsmodul typ CA	3.4过滤
温度VP1-GT1,2 -tillval	7.1 Avstangningsventil	3.5 Avtappningsventil
2.1 Styrventil散热器VS1-SV1	7.2 Backventil	3.6 Ansl。expansionsystem
2.3 Avtappningsventil	7.3 VVC泵VV1	3.7 4-punkts压力计
3 Varmevaxlare radiatorkretsen	7.4不公正的sventil - tillval	3.8 Luftavskiljare - tillval
5.1 Styrventil varmvattenkretsen VV1-SV1	温度VV1-GT2 - tillval	3.9 Avstangningsventil
6 Varmevaxlare varmvattenkretsen	8.1 Avstangningsventil	3.10 insteringsventil - tillval
	8.2 Backventil
	8.3 Sakerhetsventil KV
	Kriskoppling——bipackas
	8.5 Vattenmätare med pulse vare alt M-Bus模块- tillval

Tekniska数据

Krets	马克斯drifttryck	马克斯drifttemperatur
	Mpa	°C
Fjarrvarme	1、6	120
散热器	0, 6	One hundred.
Tappvarmvatten	1，0	One hundred.

马特och vikt

Mått och vikt varierar beroende på豁免效果，温度och flöden。Därför kan inga generella mått eller vikter ange。Detta kan dock fås vid förfrågan。

Större fjärrvärmecentraler byggs i moduler som möjliggör en enkel transport och sammansättning på plats。

Fjärrvärmecentralen tillverkas kundanpassad vilket möjliggör för kunden att påverka fjärrvärmecentralens mått, delbart utförande samt anslutningsalternativ。

Dimensionering

Kontakta Armatec för尺寸。Använd gärna vår dimension ingsunderlag som mall。Denna finns på armatec。Se在teknisk hjälp/förfrågningsunderlag。

安装

之后运输，运输，安装，är det我的朋友，viktigt, att enhetens samtliga kopplingar eterdras, och kontroleras。Detta görs innan enheten tas i bruk, så att inget läckage uppstår。

Igangkorning av reglerutrustning文章把ej．Eftersom varje objekt är unikt (både vad gäller radiatorkrets och varmvattenkrets) skall injulation i varje enskilt fall ske after:
-嘘嘘av värme och varmvatten
——husets sekundära förhållanden
- de aktuella primärförhållandena (fjärrvärmesidan)。

Markning

upggifter om artikelnummer, tillverkningsnummer, typgransningsnummer, drifttryck, drift温度，och effekter ange på värmeväxlarenhetens märkskylt。

Bestallningsnyckel

量纲化av fjärrvärmeundercentralen är objektbaserad，还有一个可以访问的网站beställning。
