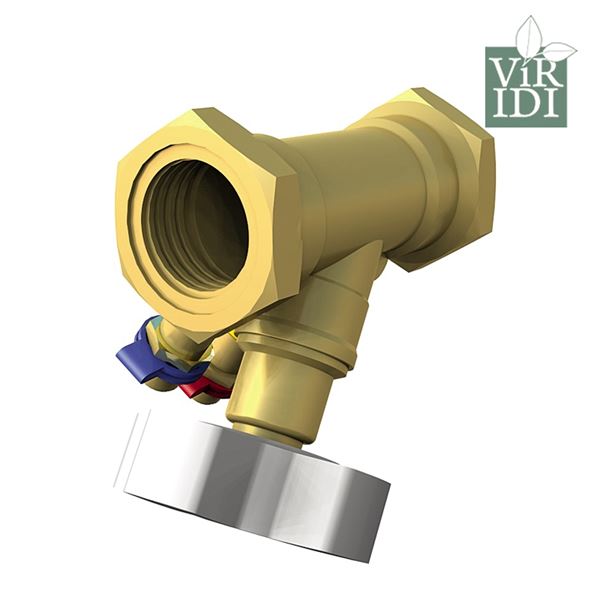

Balanseringsventil在1380 viridi

Användningsområde.

För balansering av flöden i värme- och kylsystem。ävenlämpligpåtappvattenförinstrypning vvc-slinga。

AMA-text

PSA.34 injsteringsventil med avstängnings -，
avtappnings - ochmätningsfunktion
Balanseringsventil ilågblyadmässingmedsjälvtätandemätuttagoch Vit Plomberbar rattförseddmedvarvfönsterför9,9,9,9,9varv。mätuttagenskall palmerade med 45 gr VinkelfrånbröstetförenkelÅtkomst。Ventilen Skall Levereras 50％ÖppenFörSnabbIdriftagning。Separatavstängningbaravtappingförmätningav Relativt Statickt Tryck。Ventilen Skall Vara Markerad MedFlödesrikting。Ventilen Ska Kunna Placeras UtanRaksträcka。

Kvalitetssakring

Ventilen Uppfyller AFS 2016：1§8och skalldärmedinte ce-märkas。

detaljförteckning

p	Komponent.	材料
1	Ventilhus	avzinkningshärdigmässing.
2	包装	epdm.
3.	Ratt	聚酰胺

måttoch vikt.

ANSL。	DN.	一种	B.	C	Vikt
G 3/8	10.	80	108	95.	0, 51
G 1/2	15.	86.	111.	95.	0, 59岁
G 3/4	20.	90.	114.	95.	0, 64
G 1	25.	102	120.	96.	0, 83
G 1 1/4	32.	120.	127.	96.	1、26
G 1又1/2	40	132.	139.	108	1, 56
G 2	50.	154.	148.	111.	2,36

Funktion och konstruktion

rattenärförförseddedmed数字avläsningsom Visar Antal Hela Varv Och Tiondelar。rattinställningenmotsvarar kv。Kapacitetsvärdet（kv）KanUtläsas通过图表eller applikationpåhahsidan。efterfärdiginställningLåsesVentilensinställdaVärde。Detta Genom Att Innerspindelen Skruvas Ned ISittändlägeMeden 3 mm insexnyckel。EfterLåsningKanVentilenStängasMenockejÖppnastillhögrekv-värdeÄndetälldällda。ratten kan plomberas。

Tekniska数据

马克斯differenstryck	200 kPa
最小差异	2 KPA.

最大温度Vid Annat MediaÄnvatten

Etylenglykol.	100°C
propylenglykol.	60°C
甘油(Propantriol)	100°C
Kaliumkarbonat（Utspädd）	40°C.
Kaliumacetat（UTSpädd）	20°C.
Calciumklorid (utspadd)	100°C
Magnesiumklorid (utpadd)	100°C
Sodiumklorid	100°C
脾气	60°C

尺寸

AT 1380 dimensioneras med nomogram, snurra eller via online applikationer i mobil eller på hemsida。文特伦·斯卡尔·梅兰50-80% öppen ventilkägla vid beräknat flöde。建议差异är 2 kPa。

DN 15-50

Kv-värde (m3/h) för对应通风尺寸vid antal inställda varv
Antal Varv.	DN 10.	DN 15.	DN 20.	DN 25.	DN 32.	DN 40.	DN 50.
1	0,11.	0, 18	0, 34	0, 48	0,79	1、20	2,00
2	0, 18	032.	0, 60	0, 77	1、32	2, 05年	3,60.
3.	0, 27	0, 45	0, 83	1, 03	1,80	2,80	5,20
4.	0, 41	0, 62	1、13	1，50	2,70	4,10.	7,60
5.	0, 65	0, 86	1, 55	2,30	4,10.	6, 20	11,90
6.	1, 02年	1、17	2、10	3,60.	90	8,90	16,70
7.	1,78	1,62	2,90	5,00	7,80	12日00	21,20.
8.	2,30	2,55	3,85	6日,50	9日,70年	14日,70年	25,00
9.	2,60	3,15.	4,50	7,90	11日,50	17日10	28日,60
10.	2,80	3,55	5,10.	8,80	13,10	19,50	31,50.

安装

在1380HarfödesriktningMärktPåVentilhuset。

文特伦kan monteras direkt efter böj eller T-stycke och hålla sig inom godkända mättoleranser, enlit AMA VVS 09, YTC 156， " Största tillåtna avvikelse från föreskrivet värde är 15% " om文特伦斯inställning är 2-8 varv。下面2 varv och över 8 varv gäller 5xD innan och 2xD efter。Vattenkvaliten skall uppfylla VDI 2035 för att kunna erhålla rätt mätnoggrannhet i värme och kylsystem。我是一名学生。SLVFS 2001:30。

avtapping.
AT1380 HAR FABRIKSMONTERAD AVTAPPING。AvtappningenÖppnasmed skruvmejsel。

Matning
lockdemonteras på ventilens mätuttag。Då kan differenstrycket mätas via ventilens mätuttag。不同的音乐，直到flöde我平衡了乐器。

Märkning.

Fabrikat och DN。

Beställningsnyckel.

DN.	AT-nr。	RSK-nr。
10.	1380-10	488 29 39.
15.	1380-15	488 29 41.
20.	1380-20	488 29 42.
25.	1380-25	488 29 43.
32.	1380-32	488 29 44.
40	1380-40.	488 29 45.
50.	1380-50.	489 29 46.
