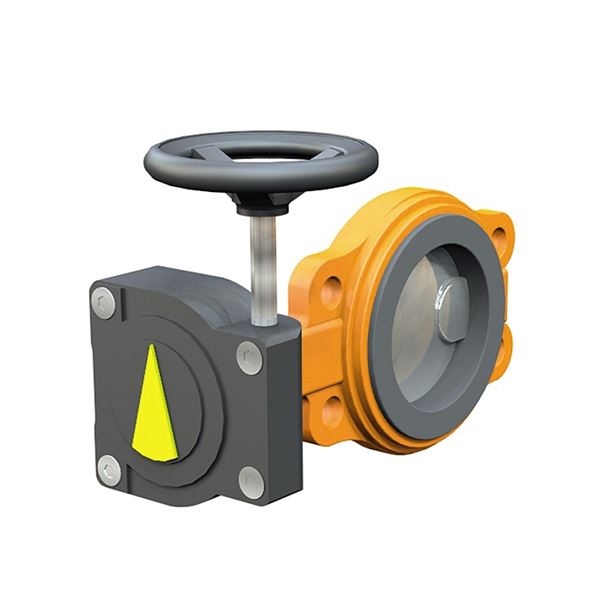

Vridspjall在2311

Anvandningsomrade

För avstängning och reglering。Varmt och kallt vatten:

- Råvattensystem -洒水车- och品牌vattensystem
-水泵- Värme och kylsystem
- Glykolblandat vatten - Badanläggningar
——Bakvatten enl。SSG 1035 - Gråvatten
-压载系统-气动最后损失系统
- Vattenbehandlingsanläggningar -维斯询问
och过滤系统-真空
- Neutrala gaser - Pulver och slurrytransport

NBR-gummi:Kallvatten, pulver, kolväteföreningar med max。30%芳香+20°C，中性气体
EPDM-gummi:Varmvatten, luft, neutrala gaser, vissa utspädda oorganisation syror, vissa alkoholer(最多30%)
三元乙丙橡胶hogtemp:Kyla och värmevatten med utökat temperaturområde， -30°C至130°C。
Viton-gummi:Kolväteföreningar, oljor och (hetluft ca +200°C

AMA-text

PSB.2 Vridspjallventil
Vridspjällventil AT 231x, med hus av gråjärn och i huset fastvulkaniserat foder av NBR/EPDM samt spjäll av rostfritt/syrafast stål
Vridspjällventil AT 2314, med hus av gråjärn och i huset fastvulkaniserat foder av NBR samt spjäll av alubrons
Vridspjällventil AT 2319, med hus av segjärn och i huset fastvulkaniserat foder av Viton samt spjäll av syrafast stål
AT 231xS med spak标准t.o.m DN150，
AT 231xV med växel standard fr.o.m DN200

Kvalitetssakring

证明sker en照明SS-ISO 5208 utgåva 2, läckageklass A gäller för通风。
Intyg SS-EN 10204, 2.1 Kan utfärdas av Armatec。
Intyg SS-EN 10204, 2.2 och av de flesta klassningssällskapen kan levereras。
Intyg SS-EN 10204, 3.1 kan levereras på särskild beställning。
Typ av önskat intyg anges vid beställningen。
Ändventil DN 50-200 max。10bar, DN 250-300 max。6条。Andra alternativ finns på förfrågan。

CE-markning
AT 2310-2319 är CE-märkta enlight AFS 2016:1 category I som标准。
Andra kategorier kan levereras på beställning。

Detaljforteckning

马特och vikt

Funktion och konstruktion

Heltätande underhållsfri vridspjällventil med centriskt placerad spjällskiva, delad spindel, helt hus i huset fastvulkaniserat gummifoder sominerar risken för spaltkorrosion, skyddar ventilhuset invändigt mot korrosion och tjänstgör som flänspackning。Tillverkningsprocessen säkerställer utmärkt tätning och ökad livslängd eftersom nötning av fodret elimineras。Spjällskivans profile är avgörande för att uppnå goda flödesegenskaper som på sikt leder till att energiförlusterna minimeras。文堤伦är tät oavsett flödesriktning。

通风医疗半lug fästöron för ensidigt蒙太奇
AT 2310 och AT 2311 är försedda med fästöron t.o.m. DN 300。Halbild enl。PN10 för DN250-300。
AT 2312, AT 2313 och AT 2314 är försedda med fästöron t.o.m. DN 200。
Denna konstruktion medför att ventilen bibehåller sin tätningsfunktion även vid ensidigt flänsmontage, elvis som ändventil。

Spjällskiva och axeltappar är förenade med ett eller flera kraftiga koniska stift。
Vridspjällventil AT 2310-11 DN 50-200 levereras som standard med hög spindelhals för överisolering。

Bygglängd enlight SS-EN 558
Toppfläns enlight ISO 5211。

标准ytbehandling klass C3 enl。ISO 12944。
Vid montage utomhus där det förekommer påtagliga mängder luftföroreningar eller måttlig mängd salt såsom i industri och kustområden，
您的等级是C4。

Tekniska数据

Dimensionering

Vridmoment削弱

Reglering

Bästa reglerområdet för en vridspjällventil är mellan 20-70°öppningsvinkel。

KV一

KV B

Tillbehor och变体

-通风av segjärn。
-通风医疗monofläns för ensidigt蒙太奇DN250-1000
- Spjällskiva av segjärn - epoxibehandlad
- Polerad spjällskiva Ra 0,1
- Spjällskiva bearbetad för PN6(咬边盘)
- Gummifoder av EPDM专用för högre温度(-30°C至+130°C)
- Gummifoder av FPM(-0°C till +200°C)
- Gummifoder av NBR för natural gas enl。DVGW-gas
-处理腐蚀硅玻璃C4, C5
——Alternativ tryckklass
- Spindelförlängning i olika varianter
- Flänsade ventiler, se AT 2340-serien

Handmanovrering
文蒂勒纳标准产品för DN 50-150 (在2390) eller med snäckväxel在2394i真主安拉DN, alternativt snäckväxel在2394 spr地中海inbyggda andlageskontakter

Tillbehor:
在2390 r封堵- och låsningsbar finreglerskiva med 20 lägen för handspak
在2390 lLåsskiva med 10 lägen, för handspak
在2390年的天鹅skova医疗2号蒙特雷mekaniska ändlägeskontakter för手轮
在2395为snackvaxel lagesbegransning
Induktiva给蒙特雷på snäckväxel，典型的vid命令
Låskedja蒙特拉德på snäckväxel

Automatisk manovrering
文蒂勒纳·坎·莱弗里拉斯医学中心在Manöverdonsprogram som är anpassat för kompakt direktmontage, för pneumatisk, hydraulic isk eller elektrisk drift。

安装

文特伦är avsedd att monteras mellan flänsar，utan packningar,Och där så är möjligt med axlarna I horisontellt läge, med min. mått för spjällskivans rörelse enlight nedan:
Vid ensidigt蒙太奇får bultar och muttrar inte dras åt med högre moment än:

Flansar

Spjallskivans rorelse

Markning

Fabrikat, DN, PN，材料enl SS-EN 19

Bestallningsnyckel

Artikeloversikt
